2024.96. Unité de guidage à fixation médiane MILLION GUIDE
Description :
Les unités de guidage FIBRO Million Guide sont utilisées partout où est demandé un haut degré de rigidité, de solidité et de précision de guidage.
Grâce aux grandes surfaces d`appui des roulements à aiguilles, ces propriétés sont garanties.
Pour des vitesses linéaires jusqu’à 50 m/mn et des températures d’utilisation jusqu’à 80°C Matière :
Cages à aiguilles : Matière plastique
Aiguilles : Acier trempé
Bagues de guidage : Acier allié d’outillage, trempé, 60 ± 2 HRC
Colonne de guidage : Acier allié d’outillage, trempé, 60 ± 2 HRC
Rondelle : Acier Exécution :

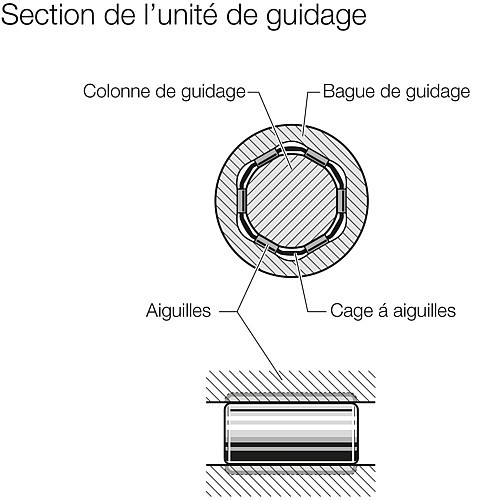

Unité de guidage comprenant colonne et bagues de guidage appariées, cages à aiguilles.
Colonne et bagues de guidage
sont exécutées à :
Ø 16 avec 4 surfaces de roulement
Ø 12, Ø 20 - Ø 30 avec 6 surfaces de roulement Remarque :
Montage de l`unité de guidage suivant notice de montage !
La bague de guidage doit être collée !
* Alésage
Seule la cage à aiguilles est disponible comme pièce de rechange.
N° de commande pour la pièce de rechange cage à aiguilles, voir tableau.
Les unités de guidage FIBRO Million Guide sont utilisées partout où est demandé un haut degré de rigidité, de solidité et de précision de guidage.
Grâce aux grandes surfaces d`appui des roulements à aiguilles, ces propriétés sont garanties.
Pour des vitesses linéaires jusqu’à 50 m/mn et des températures d’utilisation jusqu’à 80°C Matière :
Cages à aiguilles : Matière plastique
Aiguilles : Acier trempé
Bagues de guidage : Acier allié d’outillage, trempé, 60 ± 2 HRC
Colonne de guidage : Acier allié d’outillage, trempé, 60 ± 2 HRC
Rondelle : Acier Exécution :
Unité de guidage comprenant colonne et bagues de guidage appariées, cages à aiguilles.
Colonne et bagues de guidage
sont exécutées à :
Ø 16 avec 4 surfaces de roulement
Ø 12, Ø 20 - Ø 30 avec 6 surfaces de roulement Remarque :
Montage de l`unité de guidage suivant notice de montage !
La bague de guidage doit être collée !
* Alésage
Seule la cage à aiguilles est disponible comme pièce de rechange.
N° de commande pour la pièce de rechange cage à aiguilles, voir tableau.
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 50 articles
| UGS | Diamètre de guidage | Länge bis Bund | Longueur avec collerette | |
|---|---|---|---|---|
| 2024.96.012.050.040 | 12 mm | 50 | 40 | |
| 2024.96.012.050.050 | 12 mm | 50 | 50 | |
| 2024.96.012.050.060 | 12 mm | 50 | 60 | |
| 2024.96.012.060.040 | 12 mm | 60 | 40 | |
| 2024.96.012.060.050 | 12 mm | 60 | 50 | |
| 2024.96.012.060.060 | 12 mm | 60 | 60 | |
| 2024.96.012.070.040 | 12 mm | 70 | 40 | |
| 2024.96.012.070.050 | 12 mm | 70 | 50 | |
| 2024.96.012.070.060 | 12 mm | 70 | 60 | |
| 2024.96.016.070.040 | 16 mm | 70 | 40 | |
| 2024.96.016.070.050 | 16 mm | 70 | 50 | |
| 2024.96.016.070.060 | 16 mm | 70 | 60 | |
| 2024.96.016.080.040 | 16 mm | 80 | 40 | |
| 2024.96.016.080.050 | 16 mm | 80 | 50 | |
| 2024.96.016.080.060 | 16 mm | 80 | 60 | |
| 2024.96.016.080.070 | 16 mm | 80 | 70 | |
| 2024.96.016.090.050 | 16 mm | 90 | 50 | |
| 2024.96.016.090.060 | 16 mm | 90 | 60 | |
| 2024.96.016.090.070 | 16 mm | 90 | 70 | |
| 2024.96.016.090.080 | 16 mm | 90 | 80 | |
| 2024.96.020.080.050 | 20 mm | 80 | 50 | |
| 2024.96.020.080.060 | 20 mm | 80 | 60 | |
| 2024.96.020.080.070 | 20 mm | 80 | 70 | |
| 2024.96.020.090.050 | 20 mm | 90 | 50 | |
| 2024.96.020.090.060 | 20 mm | 90 | 60 | |
| 2024.96.020.090.070 | 20 mm | 90 | 70 | |
| 2024.96.020.090.080 | 20 mm | 90 | 80 | |
| 2024.96.020.100.060 | 20 mm | 100 | 60 | |
| 2024.96.020.100.070 | 20 mm | 100 | 70 | |
| 2024.96.020.100.080 | 20 mm | 100 | 80 | |
| 2024.96.020.100.090 | 20 mm | 100 | 90 | |
| 2024.96.025.090.060 | 25 mm | 90 | 60 | |
| 2024.96.025.090.070 | 25 mm | 90 | 70 | |
| 2024.96.025.090.080 | 25 mm | 90 | 80 | |
| 2024.96.025.100.060 | 25 mm | 100 | 60 | |
| 2024.96.025.100.070 | 25 mm | 100 | 70 | |
| 2024.96.025.100.080 | 25 mm | 100 | 80 | |
| 2024.96.025.100.090 | 25 mm | 100 | 90 | |
| 2024.96.025.110.070 | 25 mm | 110 | 70 | |
| 2024.96.025.110.080 | 25 mm | 110 | 80 | |
| 2024.96.025.110.090 | 25 mm | 110 | 90 | |
| 2024.96.028.090.070 | 28 mm | 90 | 70 | |
| 2024.96.028.090.080 | 28 mm | 90 | 80 | |
| 2024.96.028.090.090 | 28 mm | 90 | 90 | |
| 2024.96.028.100.070 | 28 mm | 100 | 70 | |
| 2024.96.028.100.080 | 28 mm | 100 | 80 | |
| 2024.96.028.100.090 | 28 mm | 100 | 90 | |
| 2024.96.028.110.070 | 28 mm | 110 | 70 | |
| 2024.96.028.110.080 | 28 mm | 110 | 80 | |
| 2024.96.028.110.090 | 28 mm | 110 | 90 |
