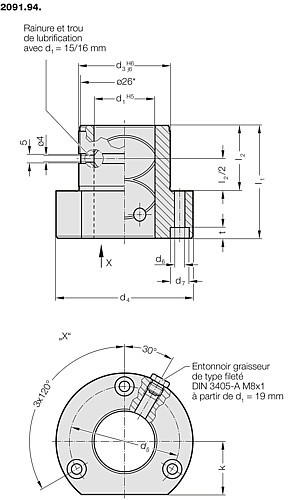

2091.94. Bague de guidage à collerette ECO-LINE, plaquée bronze, ISO 9448-4
Matière :
Acier, d3 trempé par induction Exécution :
Surfaces de glissement plaquées bronze.
Diamètre du perçage de positionnement finement rectifié.Remarque :
La bague de guidage est fixée avec 3 vis, à ø 16: avec des vis selon
DIN 6912, à partir de ø 19: avec des vis selon DIN EN ISO 4762
Vis non comprises.
↗ Description du guidage lisse, voir au début du chapitre D.
↗ Combinaisons de guidage correspondantes, voir le tableau de sélection au début du chapitre D.
↗ Instructions de montage / Tableaux des dimensions en fin du chapitre D.
Acier, d3 trempé par induction Exécution :
Surfaces de glissement plaquées bronze.
Diamètre du perçage de positionnement finement rectifié.Remarque :
La bague de guidage est fixée avec 3 vis, à ø 16: avec des vis selon
DIN 6912, à partir de ø 19: avec des vis selon DIN EN ISO 4762
Vis non comprises.
↗ Description du guidage lisse, voir au début du chapitre D.
↗ Combinaisons de guidage correspondantes, voir le tableau de sélection au début du chapitre D.
↗ Instructions de montage / Tableaux des dimensions en fin du chapitre D.
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 12 articles
| UGS | Diamètre de guidage | |
|---|---|---|
| 2091.94.015 | 15 mm | |
| 2091.94.016 | 16 mm | |
| 2091.94.019 | 19 mm | |
| 2091.94.020 | 20 mm | |
| 2091.94.024 | 24 mm | |
| 2091.94.025 | 25 mm | |
| 2091.94.030 | 30 mm | |
| 2091.94.032 | 32 mm | |
| 2091.94.038 | 38 mm | |
| 2091.94.040 | 40 mm | |
| 2091.94.048 | 48 mm | |
| 2091.94.050 | 50 mm |
