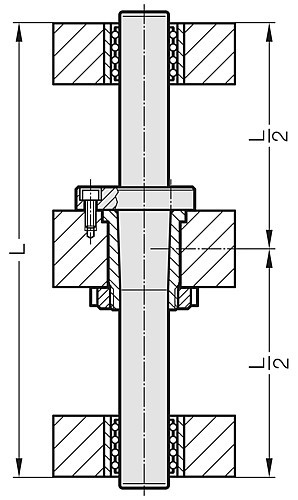

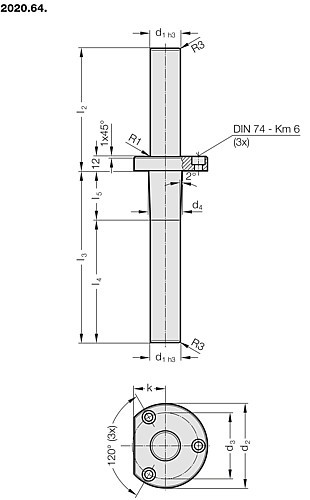

2020.64. Colonne de guidage démontable à fixation médiane conique

2020.64. Colonne de guidage démontable à fixation médiane conique

Matière :
Acier, trempé 62 ± 2 HRC

Exécution :
finement rectifié

Remarque :
Bague de fixation correspondantes 2021.64
Utiliser des vis à tête cylindrique DIN EN ISO 4762 12.9.
↗  Jeux de fonctionnement / Précontrainte voir le tableau de classification d’appariement au début du chapitre D.
↗ Combinaisons de guidage correspondantes, voir le tableau de sélection au début du chapitre D.
↗ Équation de flexion voir au début du chapitre D.

Marge de tolerances :
jaune = .10
vert = .20

UGS: 2020-64-
N° de commande
Diamètre de guidage
Classification
Longueur avec collerette (court)
Longueur jusqu'au collerette (longue)
Connectez-vous pour voir le prix, la disponibilité et commander le produit.

Produits

Affichage 1-10 de 16 articles
UGS Diamètre de guidage Classification Longueur avec collerette (court) Longueur jusqu'au collerette (longue)
2020.64.025.102.143.10 25 mm jaune 102 mm 143 mm
2020.64.025.102.143.20 25 mm vert 102 mm 143 mm
2020.64.025.122.143.10 25 mm jaune 122 mm 143 mm
2020.64.025.122.143.20 25 mm vert 122 mm 143 mm
2020.64.032.102.143.10 32 mm jaune 102 mm 143 mm
2020.64.032.102.143.20 32 mm vert 102 mm 143 mm
2020.64.032.122.143.10 32 mm jaune 122 mm 143 mm
2020.64.032.122.143.20 32 mm vert 122 mm 143 mm
2020.64.032.122.153.10 32 mm jaune 122 mm 153 mm
2020.64.032.122.153.20 32 mm vert 122 mm 153 mm
2020.64.032.137.153.10 32 mm jaune 137 mm 153 mm
2020.64.032.137.153.20 32 mm vert 137 mm 153 mm
2020.64.032.142.153.10 32 mm jaune 142 mm 153 mm
2020.64.032.142.153.20 32 mm vert 142 mm 153 mm
2020.64.032.162.153.10 32 mm jaune 162 mm 153 mm
2020.64.032.162.153.20 32 mm vert 162 mm 153 mm
