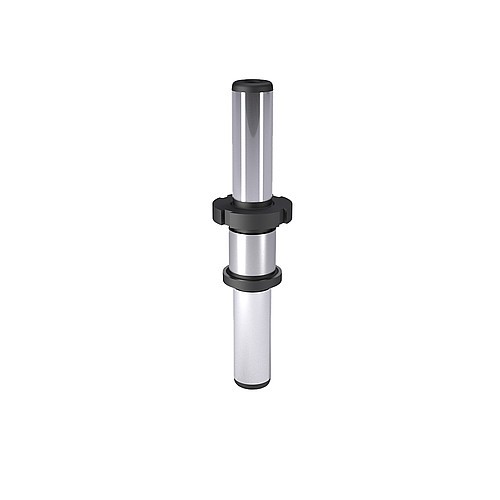

202.60. Colonne de guidage démontable à fixation médiane et ecrou à encoches

202.60. Colonne de guidage démontable à fixation médiane et ecrou à encoches

Matière :
Acier, (Résistance à la traction à coeur : ≥ 900 N/mm²) trempé superficiellement
Dureté superficielle : 60 + 3 HRC, Profondeur de trempe ≥ 1,8 mm

Exécution :
finement rectifié

Remarque :
↗  Jeux de fonctionnement / Précontrainte voir le tableau de classification d’appariement au début du chapitre D.
↗ Combinaisons de guidage correspondantes, voir le tableau de sélection au début du chapitre D.
↗ Équation de flexion voir au début du chapitre D.
↗ Instructions de montage / Tableaux des dimensions en fin du chapitre D.

Marge de tolerances :
jaune = .10
vert = .20
rouge = .30

UGS: 202-60-
N° de commande
Diamètre de guidage
Classification
Longueur avec collerette
Longueur jusqu'au collerette
Connectez-vous pour voir le prix, la disponibilité et commander le produit.

Produits

Affichage 1-10 de 12 articles
UGS Diamètre de guidage Classification Longueur avec collerette Longueur jusqu'au collerette
202.60.019.080.120.10 19 mm jaune 80 mm 120 mm
202.60.019.080.120.20 19 mm vert 80 mm 120 mm
202.60.019.080.120.30 19 mm rouge 80 mm 120 mm
202.60.025.080.120.10 25 mm jaune 80 mm 120 mm
202.60.025.080.120.20 25 mm vert 80 mm 120 mm
202.60.025.080.120.30 25 mm rouge 80 mm 120 mm
202.60.032.100.140.10 32 mm jaune 100 mm 140 mm
202.60.032.100.140.20 32 mm vert 100 mm 140 mm
202.60.032.100.140.30 32 mm rouge 100 mm 140 mm
202.60.040.100.140.10 40 mm jaune 100 mm 140 mm
202.60.040.100.140.20 40 mm vert 100 mm 140 mm
202.60.040.100.140.30 40 mm rouge 100 mm 140 mm
