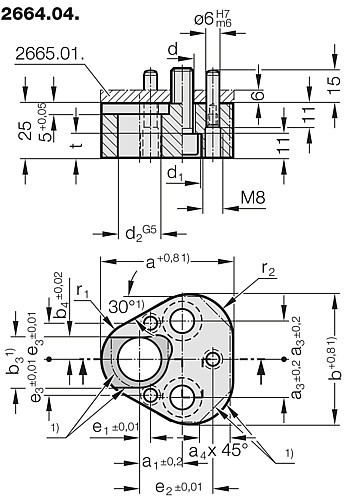

2664.04. Porte-poinçon polygonal, pour poinçons de découpe ISO 8020 avec orientation
Exécution :
Les centres des trous de centrage servent de références pour la position du trou de logement du poinçon.
Les cotes e1, e2, e3 ont une tolérance de ± 0,01 mm.
Les porte-poinçons sont interchangeables. Remarque :
Commander en plus la plaque de pression 2665.01. pour le porte-poinçon.
1) Les contours peuvent varier. Les cotes principales sont indiquées dans le tableau.
Les centres des trous de centrage servent de références pour la position du trou de logement du poinçon.
Les cotes e1, e2, e3 ont une tolérance de ± 0,01 mm.
Les porte-poinçons sont interchangeables. Remarque :
Commander en plus la plaque de pression 2665.01. pour le porte-poinçon.
1) Les contours peuvent varier. Les cotes principales sont indiquées dans le tableau.
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 6 articles
| UGS | Logement du poinçon | Longueur | Largeur | Hauteur | |
|---|---|---|---|---|---|
| 2664.04.10 | 10 mm | 44.5 mm | 43.7 mm | 25 mm | |
| 2664.04.13 | 13 mm | 50.8 mm | 50 mm | 25 mm | |
| 2664.04.16 | 16 mm | 54 mm | 53.2 mm | 25 mm | |
| 2664.04.20 | 20 mm | 60.3 mm | 59.5 mm | 25 mm | |
| 2664.04.25 | 25 mm | 69.9 mm | 69.1 mm | 25 mm | |
| 2664.04.32 | 32 mm | 69.9 mm | 69.1 mm | 25 mm |
