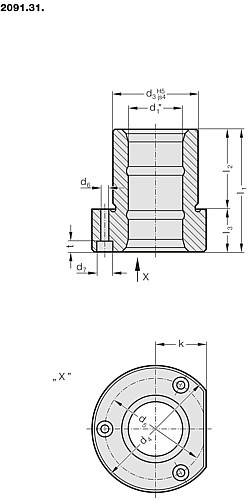

2091.31. Bague de guidage à collerette, en metal fritté carbonitruré avec lubrification longue durée, ISO 9448-4
Matière :
Métal fritté de grande pureté, carbonitruré, avec lubrification longue durée Exécution :
Surfaces de portée et diamètre du perçage de positionnement finement rectifiés. Remarque :
La bague de guidage est fixée avec 3 vis selon DIN EN ISO 4762.
Vis non comprises.
↗ Description du guidage lisse, voir au début du chapitre D.
*↗ Jeux de fonctionnement voir le tableau de classification d’appariement au début du chapitre D.
↗ Combinaisons de guidage correspondantes, voir le tableau de sélection au début du chapitre D.
↗ Instructions de montage / Tableaux des dimensions en fin du chapitre D. Marge de tolerances :
jaune = .10
vert = .20
rouge = .30
Métal fritté de grande pureté, carbonitruré, avec lubrification longue durée Exécution :
Surfaces de portée et diamètre du perçage de positionnement finement rectifiés. Remarque :
La bague de guidage est fixée avec 3 vis selon DIN EN ISO 4762.
Vis non comprises.
↗ Description du guidage lisse, voir au début du chapitre D.
*↗ Jeux de fonctionnement voir le tableau de classification d’appariement au début du chapitre D.
↗ Combinaisons de guidage correspondantes, voir le tableau de sélection au début du chapitre D.
↗ Instructions de montage / Tableaux des dimensions en fin du chapitre D. Marge de tolerances :
jaune = .10
vert = .20
rouge = .30
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 39 articles
| UGS | Diamètre de guidage | Classification | |
|---|---|---|---|
| 2091.31.019.10 | 19 mm | jaune | |
| 2091.31.019.20 | 19 mm | vert | |
| 2091.31.019.30 | 19 mm | rouge | |
| 2091.31.020.10 | 20 mm | jaune | |
| 2091.31.020.20 | 20 mm | vert | |
| 2091.31.020.30 | 20 mm | rouge | |
| 2091.31.024.10 | 24 mm | jaune | |
| 2091.31.024.20 | 24 mm | vert | |
| 2091.31.024.30 | 24 mm | rouge | |
| 2091.31.025.10 | 25 mm | jaune | |
| 2091.31.025.20 | 25 mm | vert | |
| 2091.31.025.30 | 25 mm | rouge | |
| 2091.31.030.10 | 30 mm | jaune | |
| 2091.31.030.20 | 30 mm | vert | |
| 2091.31.030.30 | 30 mm | rouge | |
| 2091.31.032.10 | 32 mm | jaune | |
| 2091.31.032.20 | 32 mm | vert | |
| 2091.31.032.30 | 32 mm | rouge | |
| 2091.31.038.10 | 38 mm | jaune | |
| 2091.31.038.20 | 38 mm | vert | |
| 2091.31.038.30 | 38 mm | rouge | |
| 2091.31.040.10 | 40 mm | jaune | |
| 2091.31.040.20 | 40 mm | vert | |
| 2091.31.040.30 | 40 mm | rouge | |
| 2091.31.048.10 | 48 mm | jaune | |
| 2091.31.048.20 | 48 mm | vert | |
| 2091.31.048.30 | 48 mm | rouge | |
| 2091.31.050.10 | 50 mm | jaune | |
| 2091.31.050.20 | 50 mm | vert | |
| 2091.31.050.30 | 50 mm | rouge | |
| 2091.31.060.10 | 60 mm | jaune | |
| 2091.31.060.20 | 60 mm | vert | |
| 2091.31.060.30 | 60 mm | rouge | |
| 2091.31.063.10 | 63 mm | jaune | |
| 2091.31.063.20 | 63 mm | vert | |
| 2091.31.063.30 | 63 mm | rouge | |
| 2091.31.080.10 | 80 mm | jaune | |
| 2091.31.080.20 | 80 mm | vert | |
| 2091.31.080.30 | 80 mm | rouge |
