2480.35.00250. Ressort à gaz Standard, avec filetage
Remarque :

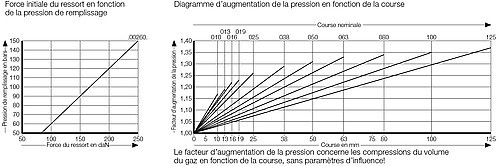

La force initiale du ressort à 150 bar est de 260 daN
N° de commande pour jeu de pièces détachées : 2480.15.00250
(Longueur de course 13 non réparable)
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz :
150 bars
Pression min. de remplissage en gaz : 20 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute : env. 80 à 100 (à 20°C)
Vitesse maximale de la tige de piston : 1,8 m/s Fixation :
La fixation par écrou à encoches 2480.005.00250 peut se faire à l’aide d’un ou deux écrous. Dans le cas d’une plaque taraudée,il ne faut qu’un écrou. Dans le cas d’un perçage de la plaque, sans filetage, il faut 2 écrous.
La fixation par bride est comparable à une fixation par écrou à encoches fixe, avec l’avantage de pouvoir varier la position du ressort en hauteur et de la bloquer.
Pour fixer le ressort dans l’outil, il suffit d’un perçage et de 4 taraudages M8. Le blocage est fait à l’aide de deux bouchons spéciaux et vis noyées.
La force initiale du ressort à 150 bar est de 260 daN
N° de commande pour jeu de pièces détachées : 2480.15.00250
(Longueur de course 13 non réparable)
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz :
150 bars
Pression min. de remplissage en gaz : 20 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute : env. 80 à 100 (à 20°C)
Vitesse maximale de la tige de piston : 1,8 m/s Fixation :
La fixation par écrou à encoches 2480.005.00250 peut se faire à l’aide d’un ou deux écrous. Dans le cas d’une plaque taraudée,il ne faut qu’un écrou. Dans le cas d’un perçage de la plaque, sans filetage, il faut 2 écrous.
La fixation par bride est comparable à une fixation par écrou à encoches fixe, avec l’avantage de pouvoir varier la position du ressort en hauteur et de la bloquer.
Pour fixer le ressort dans l’outil, il suffit d’un perçage et de 4 taraudages M8. Le blocage est fait à l’aide de deux bouchons spéciaux et vis noyées.
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 8 articles
| UGS | Force de ressort début | Course max. | HUB | Diamètre extérieur | Diamètre de la tige de piston | L | |
|---|---|---|---|---|---|---|---|
| 2480.35.00250.013 | 260 daN | 12.7 mm | 13 | 38 mm | 15 mm | 75.4 mm | |
| 2480.35.00250.025 | 260 daN | 25 mm | 26 | 38 mm | 15 mm | 100 mm | |
| 2480.35.00250.038 | 260 daN | 38 mm | 39 | 38 mm | 15 mm | 126 mm | |
| 2480.35.00250.050 | 260 daN | 50 mm | 51 | 38 mm | 15 mm | 150 mm | |
| 2480.35.00250.063 | 260 daN | 63.5 mm | 64 | 38 mm | 15 mm | 177 mm | |
| 2480.35.00250.080 | 260 daN | 80 mm | 81 | 38 mm | 15 mm | 210 mm | |
| 2480.35.00250.100 | 260 daN | 100 mm | 101 | 38 mm | 15 mm | 250 mm | |
| 2480.35.00250.125 | 260 daN | 125 mm | 126 | 38 mm | 15 mm | 300 mm |
