2482.75. Ressort à gaz dimension réduite, faible puissance

2482.75. Ressort à gaz dimension réduite, faible puissance

Description :
Les ressorts à gaz sont différenciés par des marques de couleur selon leur force (13-25-38-50 daN).
Au point de vue construction, tous les ressorts des différentes classes de forces sont de conception identique, les différences forces des ressorts ne résultent exclusivement que des différentes pressions de remplissage.
Le remplissage et la réduction de gaz du ressort est possible par la base.

Remarque :
Lorsque le ressort est usé, il est irréparable et doit être remplacé dans sa totalité.

Fluide de pression : Azote – N2
Pression max. de remplissage en gaz :
180 bars
Pression min. de remplissage en gaz : 20 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute : env. 100 - 150 (à 20°C)
Vitesse maximale de la tige de piston : 1,8 m/s

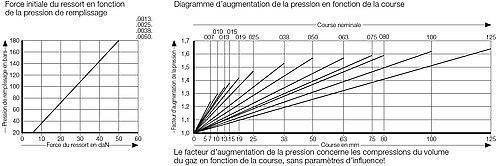

Pour déterminer la force du ressort voir le diagramme.
Selon demande du client, livrable aussi non rempli, N° de commande 2482.75.00000...., Couleur : Noir
Dans le cas d’un raccord de tuyau, le raccord de raccord 2480.00.22.06.06.10 (cône micro 24°) doit être utilisé.
1) Pour l’identification de la force de ressort et le montage de dévêtisseurs supplémentaires

UGS: 2482-75-
N° de commande
Force de ressort début
HUB
Longueur
Diamètre de la tige de piston
6 mm Réinitialiser
Diamètre de cylindre
12 mm Réinitialiser
Connectez-vous pour voir le prix, la disponibilité et commander le produit.

Produits

Affichage 1-10 de 65 articles
UGS Force de ressort début HUB Longueur Diamètre de la tige de piston Diamètre de cylindre
2482.75.00000.007 0 8 56 mm 6 mm 12 mm
2482.75.00000.010 0 11 62 mm 6 mm 12 mm
2482.75.00000.013 0 13 67.4 mm 6 mm 12 mm
2482.75.00000.015 0 16 72 mm 6 mm 12 mm
2482.75.00000.019 0 20 80 mm 6 mm 12 mm
2482.75.00000.025 0 26 92 mm 6 mm 12 mm
2482.75.00000.038 0 39 118 mm 6 mm 12 mm
2482.75.00000.050 0 51 142 mm 6 mm 12 mm
2482.75.00000.063 0 64 172 mm 6 mm 12 mm
2482.75.00000.075 0 76 195 mm 6 mm 12 mm
2482.75.00000.080 0 81 205 mm 6 mm 12 mm
2482.75.00000.100 0 101 245 mm 6 mm 12 mm
2482.75.00000.125 0 126 295 mm 6 mm 12 mm
2482.75.00013.007 13 8 56 mm 6 mm 12 mm
2482.75.00013.010 13 11 62 mm 6 mm 12 mm
2482.75.00013.013 13 13 67.4 mm 6 mm 12 mm
2482.75.00013.015 13 16 72 mm 6 mm 12 mm
2482.75.00013.019 13 20 80 mm 6 mm 12 mm
2482.75.00013.025 13 26 92 mm 6 mm 12 mm
2482.75.00013.038 13 39 118 mm 6 mm 12 mm
2482.75.00013.050 13 51 142 mm 6 mm 12 mm
2482.75.00013.063 13 64 172 mm 6 mm 12 mm
2482.75.00013.075 13 76 195 mm 6 mm 12 mm
2482.75.00013.080 13 81 205 mm 6 mm 12 mm
2482.75.00013.100 13 101 245 mm 6 mm 12 mm
2482.75.00013.125 13 126 295 mm 6 mm 12 mm
2482.75.00025.007 25 8 56 mm 6 mm 12 mm
2482.75.00025.010 25 11 62 mm 6 mm 12 mm
2482.75.00025.013 25 13 67.4 mm 6 mm 12 mm
2482.75.00025.015 25 16 72 mm 6 mm 12 mm
2482.75.00025.019 25 20 80 mm 6 mm 12 mm
2482.75.00025.025 25 26 92 mm 6 mm 12 mm
2482.75.00025.038 25 39 118 mm 6 mm 12 mm
2482.75.00025.050 25 51 142 mm 6 mm 12 mm
2482.75.00025.063 25 64 172 mm 6 mm 12 mm
2482.75.00025.075 25 76 195 mm 6 mm 12 mm
2482.75.00025.080 25 81 205 mm 6 mm 12 mm
2482.75.00025.100 25 101 245 mm 6 mm 12 mm
2482.75.00025.125 25 126 295 mm 6 mm 12 mm
2482.75.00038.007 38 8 56 mm 6 mm 12 mm
2482.75.00038.010 38 11 62 mm 6 mm 12 mm
2482.75.00038.013 38 13 67.4 mm 6 mm 12 mm
2482.75.00038.015 38 16 72 mm 6 mm 12 mm
2482.75.00038.019 38 20 80 mm 6 mm 12 mm
2482.75.00038.025 38 26 92 mm 6 mm 12 mm
2482.75.00038.038 38 39 118 mm 6 mm 12 mm
2482.75.00038.050 38 51 142 mm 6 mm 12 mm
2482.75.00038.063 38 64 172 mm 6 mm 12 mm
2482.75.00038.075 38 76 195 mm 6 mm 12 mm
2482.75.00038.080 38 81 205 mm 6 mm 12 mm
2482.75.00038.100 38 101 245 mm 6 mm 12 mm
2482.75.00038.125 38 126 295 mm 6 mm 12 mm
2482.75.00050.007 50 8 56 mm 6 mm 12 mm
2482.75.00050.010 50 11 62 mm 6 mm 12 mm
2482.75.00050.013 50 13 67.4 mm 6 mm 12 mm
2482.75.00050.015 50 16 72 mm 6 mm 12 mm
2482.75.00050.019 50 20 80 mm 6 mm 12 mm
2482.75.00050.025 50 26 92 mm 6 mm 12 mm
2482.75.00050.038 50 39 118 mm 6 mm 12 mm
2482.75.00050.050 50 51 142 mm 6 mm 12 mm
2482.75.00050.063 50 64 172 mm 6 mm 12 mm
2482.75.00050.075 50 76 195 mm 6 mm 12 mm
2482.75.00050.080 50 81 205 mm 6 mm 12 mm
2482.75.00050.100 50 101 245 mm 6 mm 12 mm
2482.75.00050.125 50 126 295 mm 6 mm 12 mm
