2482.77. Ressort à gaz dimension réduite, faible puissance

2482.77. Ressort à gaz dimension réduite, faible puissance

Description :
Les ressorts à gaz sont différenciés par des marques de couleur selon leur force (30-50-70-90 daN).
Au point de vue construction, tous les ressorts des différentes classes de forces sont de conception identique, les différences forces des ressorts ne résultent exclusivement que des différentes pressions de remplissage.
Le remplissage et la réduction de gaz du ressort est possible par la base.

Remarque :
Lorsque le ressort est usé, il est irréparable et doit être remplacé dans sa totalité.
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz :
180 bars
Pression min. de remplissage en gaz : 10 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute : env. 100 à 150 (à 20°C)
Vitesse maximale de la tige de piston : 1,8 m/s

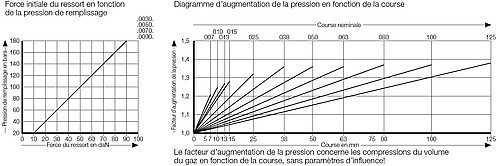

Pour déterminer la force du ressort voir le diagramme.
Selon demande du client, livrable aussi non rempli, N° de commande 2482.77.00000. ..., Couleur : Noir
Dans le cas d’un raccord de tuyau, le raccord de raccord 2480.00.22.06.06.10 (cône micro 24°) doit être utilisé.
1) Pour l’identification de la force de ressort et le montage de dévêtisseurs supplémentaires

UGS: 2482-77-
N° de commande
Force de ressort début
Course max.
HUB
Longueur
Diamètre de la tige de piston
8 mm Réinitialiser
Diamètre de tube cylindrique ressort à gaz
19 mm Réinitialiser
Connectez-vous pour voir le prix, la disponibilité et commander le produit.

Produits

Affichage 1-10 de 50 articles
UGS Force de ressort début Course max. HUB Longueur Diamètre de la tige de piston Diamètre de tube cylindrique ressort à gaz
2482.77.00000.007 0 7 mm 8 56 mm 8 mm 19 mm
2482.77.00000.010 0 10 mm 11 62 mm 8 mm 19 mm
2482.77.00000.015 0 15 mm 16 72 mm 8 mm 19 mm
2482.77.00000.025 0 25 mm 26 92 mm 8 mm 19 mm
2482.77.00000.038 0 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00000.050 0 50 mm 51 142 mm 8 mm 19 mm
2482.77.00000.063 0 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00000.080 0 80 mm 81 205 mm 8 mm 19 mm
2482.77.00000.100 0 100 mm 101 245 mm 8 mm 19 mm
2482.77.00000.125 0 125 mm 126 295 mm 8 mm 19 mm
2482.77.00030.007 30 7 mm 8 56 mm 8 mm 19 mm
2482.77.00030.010 30 10 mm 11 62 mm 8 mm 19 mm
2482.77.00030.015 30 15 mm 16 72 mm 8 mm 19 mm
2482.77.00030.025 30 25 mm 26 92 mm 8 mm 19 mm
2482.77.00030.038 30 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00030.050 30 50 mm 51 142 mm 8 mm 19 mm
2482.77.00030.063 30 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00030.080 30 80 mm 81 205 mm 8 mm 19 mm
2482.77.00030.100 30 100 mm 101 245 mm 8 mm 19 mm
2482.77.00030.125 30 125 mm 126 295 mm 8 mm 19 mm
2482.77.00050.007 50 7 mm 8 56 mm 8 mm 19 mm
2482.77.00050.010 50 10 mm 11 62 mm 8 mm 19 mm
2482.77.00050.015 50 15 mm 16 72 mm 8 mm 19 mm
2482.77.00050.025 50 25 mm 26 92 mm 8 mm 19 mm
2482.77.00050.038 50 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00050.050 50 50 mm 51 142 mm 8 mm 19 mm
2482.77.00050.063 50 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00050.080 50 80 mm 81 205 mm 8 mm 19 mm
2482.77.00050.100 50 100 mm 101 245 mm 8 mm 19 mm
2482.77.00050.125 50 125 mm 126 295 mm 8 mm 19 mm
2482.77.00070.007 70 7 mm 8 56 mm 8 mm 19 mm
2482.77.00070.010 70 10 mm 11 62 mm 8 mm 19 mm
2482.77.00070.015 70 15 mm 16 72 mm 8 mm 19 mm
2482.77.00070.025 70 25 mm 26 92 mm 8 mm 19 mm
2482.77.00070.038 70 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00070.050 70 50 mm 51 142 mm 8 mm 19 mm
2482.77.00070.063 70 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00070.080 70 80 mm 81 205 mm 8 mm 19 mm
2482.77.00070.100 70 100 mm 101 245 mm 8 mm 19 mm
2482.77.00070.125 70 125 mm 126 295 mm 8 mm 19 mm
2482.77.00090.007 90 7 mm 8 56 mm 8 mm 19 mm
2482.77.00090.010 90 10 mm 11 62 mm 8 mm 19 mm
2482.77.00090.015 90 15 mm 16 72 mm 8 mm 19 mm
2482.77.00090.025 90 25 mm 26 92 mm 8 mm 19 mm
2482.77.00090.038 90 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00090.050 90 50 mm 51 142 mm 8 mm 19 mm
2482.77.00090.063 90 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00090.080 90 80 mm 81 205 mm 8 mm 19 mm
2482.77.00090.100 90 100 mm 101 245 mm 8 mm 19 mm
2482.77.00090.125 90 125 mm 126 295 mm 8 mm 19 mm
