2482.76. Ressort à gaz dimension réduite, faible puissance

2482.76. Ressort à gaz dimension réduite, faible puissance

Description :
Les ressorts à gaz sont différenciés par des marques de couleur selon leur force (18-35-50-70 daN).
Au point de vue construction, tous les ressorts des différentes classes de forces sont de conception identique, les différences forces des ressorts ne résultent exclusivement que des différentes pressions de remplissage.
Le remplissage et la réduction de gaz du ressort est possible par la base.

Remarque :
Lorsque le ressort est usé, il est irréparable et doit être remplacé dans sa totalité.
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz : 180 bars
Pression min. de remplissage en gaz : 20 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute : env. 100 à 150 (à 20°C)
Vitesse maximale de la tige de piston : 1,8 m/s

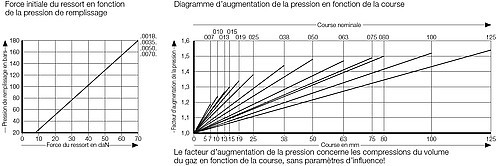

Pour déterminer la force du ressort voir le diagramme.
Selon demande du client, livrable aussi non rempli, N° de commande 2482.76.00000. ..., Couleur : Noir
Dans le cas d’un raccord de tuyau, le raccord de raccord 2480.00.22.06.06.10 (cône micro 24°) doit être utilisé.
1) Pour l’identification de la force de ressort et le montage de dévêtisseurs supplémentaires

UGS: 2482-76-
N° de commande
Force de ressort début
HUB
Diamètre de la tige de piston
7 mm Réinitialiser
Diamètre de tube cylindrique ressort à gaz
15 mm Réinitialiser
Longueur
Connectez-vous pour voir le prix, la disponibilité et commander le produit.

Produits

Affichage 1-10 de 65 articles
UGS Force de ressort début HUB Diamètre de la tige de piston Diamètre de tube cylindrique ressort à gaz Longueur
2482.76.00000.007 0 8 7 mm 15 mm 56 mm
2482.76.00000.010 0 11 7 mm 15 mm 62 mm
2482.76.00000.013 0 13 7 mm 15 mm 67.4 mm
2482.76.00000.015 0 16 7 mm 15 mm 72 mm
2482.76.00000.019 0 20 7 mm 15 mm 80 mm
2482.76.00000.025 0 26 7 mm 15 mm 92 mm
2482.76.00000.038 0 39 7 mm 15 mm 118 mm
2482.76.00000.050 0 51 7 mm 15 mm 142 mm
2482.76.00000.063 0 64 7 mm 15 mm 172 mm
2482.76.00000.075 0 76 7 mm 15 mm 195 mm
2482.76.00000.080 0 81 7 mm 15 mm 205 mm
2482.76.00000.100 0 101 7 mm 15 mm 245 mm
2482.76.00000.125 0 126 7 mm 15 mm 295 mm
2482.76.00018.007 18 8 7 mm 15 mm 56 mm
2482.76.00018.010 18 11 7 mm 15 mm 62 mm
2482.76.00018.013 18 13 7 mm 15 mm 67.4 mm
2482.76.00018.015 18 16 7 mm 15 mm 72 mm
2482.76.00018.019 18 20 7 mm 15 mm 80 mm
2482.76.00018.025 18 26 7 mm 15 mm 92 mm
2482.76.00018.038 18 39 7 mm 15 mm 118 mm
2482.76.00018.050 18 51 7 mm 15 mm 142 mm
2482.76.00018.063 18 64 7 mm 15 mm 172 mm
2482.76.00018.075 18 76 7 mm 15 mm 195 mm
2482.76.00018.080 18 81 7 mm 15 mm 205 mm
2482.76.00018.100 18 101 7 mm 15 mm 245 mm
2482.76.00018.125 18 126 7 mm 15 mm 295 mm
2482.76.00035.007 35 8 7 mm 15 mm 56 mm
2482.76.00035.010 35 11 7 mm 15 mm 62 mm
2482.76.00035.013 35 13 7 mm 15 mm 67.4 mm
2482.76.00035.015 35 16 7 mm 15 mm 72 mm
2482.76.00035.019 35 20 7 mm 15 mm 80 mm
2482.76.00035.025 35 26 7 mm 15 mm 92 mm
2482.76.00035.038 35 39 7 mm 15 mm 118 mm
2482.76.00035.050 35 51 7 mm 15 mm 142 mm
2482.76.00035.063 35 64 7 mm 15 mm 172 mm
2482.76.00035.075 35 76 7 mm 15 mm 195 mm
2482.76.00035.080 35 81 7 mm 15 mm 205 mm
2482.76.00035.100 35 101 7 mm 15 mm 245 mm
2482.76.00035.125 35 126 7 mm 15 mm 295 mm
2482.76.00050.007 50 8 7 mm 15 mm 56 mm
2482.76.00050.010 50 11 7 mm 15 mm 62 mm
2482.76.00050.013 50 13 7 mm 15 mm 67.4 mm
2482.76.00050.015 50 16 7 mm 15 mm 72 mm
2482.76.00050.019 50 20 7 mm 15 mm 80 mm
2482.76.00050.025 50 26 7 mm 15 mm 92 mm
2482.76.00050.038 50 39 7 mm 15 mm 118 mm
2482.76.00050.050 50 51 7 mm 15 mm 142 mm
2482.76.00050.063 50 64 7 mm 15 mm 172 mm
2482.76.00050.075 50 76 7 mm 15 mm 195 mm
2482.76.00050.080 50 81 7 mm 15 mm 205 mm
2482.76.00050.100 50 101 7 mm 15 mm 245 mm
2482.76.00050.125 50 126 7 mm 15 mm 295 mm
2482.76.00070.007 70 8 7 mm 15 mm 56 mm
2482.76.00070.010 70 11 7 mm 15 mm 62 mm
2482.76.00070.013 70 13 7 mm 15 mm 67.4 mm
2482.76.00070.015 70 16 7 mm 15 mm 72 mm
2482.76.00070.019 70 20 7 mm 15 mm 80 mm
2482.76.00070.025 70 26 7 mm 15 mm 92 mm
2482.76.00070.038 70 39 7 mm 15 mm 118 mm
2482.76.00070.050 70 51 7 mm 15 mm 142 mm
2482.76.00070.063 70 64 7 mm 15 mm 172 mm
2482.76.00070.075 70 76 7 mm 15 mm 195 mm
2482.76.00070.080 70 81 7 mm 15 mm 205 mm
2482.76.00070.100 70 101 7 mm 15 mm 245 mm
2482.76.00070.125 70 126 7 mm 15 mm 295 mm
