2478.25.00090. Unité de levage à guidage à colonne
Description :

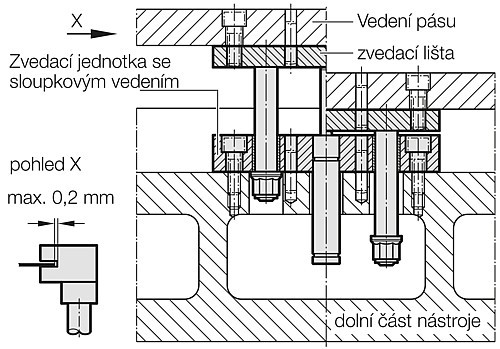

Le réglage de pression ainsi que le reliage sont réalisabla par le fond du cylindre. La fixation du guide-bande sur la règlette de levage doit être effectué à l`aide des trous taraudés prévus à cet effet. Nous recommandons de régler le guide-bande à la tolérance maxi de la largeur de bande + 0,4 mm (0,2 mm par coté) (vue suivant X). Afin d`éviter un montage hyperstatique lors d`un montage de plusieurs lève-bandes pour un guide bande, veillez à ne centrer qu`un seul lève-bande sur ce guide bande. Remarque :
L`unité de levage est pourvue du ressort à gaz du type 2482.74.00090. Ce ressort n’est pas réparable, en cas d’usure il doit donc être remplacé.
Force initiale du ressort : 90 daN
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz : 180 bars
Pression min. de remplissage en gaz : 25 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute :
env. 40 à 100 (à 20°C)

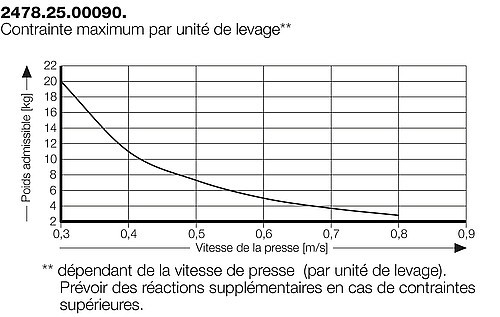

Vitesse maximale de la tige de piston : voir diagramme
Course max. utilisable : 95%
Pour déterminer la force du ressort voir le diagramme en chapitre F - 2482.74.
Le réglage de pression ainsi que le reliage sont réalisabla par le fond du cylindre. La fixation du guide-bande sur la règlette de levage doit être effectué à l`aide des trous taraudés prévus à cet effet. Nous recommandons de régler le guide-bande à la tolérance maxi de la largeur de bande + 0,4 mm (0,2 mm par coté) (vue suivant X). Afin d`éviter un montage hyperstatique lors d`un montage de plusieurs lève-bandes pour un guide bande, veillez à ne centrer qu`un seul lève-bande sur ce guide bande. Remarque :
L`unité de levage est pourvue du ressort à gaz du type 2482.74.00090. Ce ressort n’est pas réparable, en cas d’usure il doit donc être remplacé.
Force initiale du ressort : 90 daN
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz : 180 bars
Pression min. de remplissage en gaz : 25 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute :
env. 40 à 100 (à 20°C)
Vitesse maximale de la tige de piston : voir diagramme
Course max. utilisable : 95%
Pour déterminer la force du ressort voir le diagramme en chapitre F - 2482.74.
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 8 articles
| UGS | Course max. | SA | Hauteur | Longueur plaque de base | Longueur traverse | |
|---|---|---|---|---|---|---|
| 2478.25.00090.025 | 23 mm | 24 | 64 mm | 160 mm | 115 mm | |
| 2478.25.00090.038 | 36 mm | 37 | 77 mm | 160 mm | 160 mm | |
| 2478.25.00090.050 | 48 mm | 49 | 89 mm | 160 mm | 160 mm | |
| 2478.25.00090.063 | 61.5 mm | 62 | 102.5 mm | 160 mm | 160 mm | |
| 2478.25.00090.080 | 78 mm | 79 | 119 mm | 160 mm | 160 mm | |
| 2478.25.00090.100 | 98 mm | 99 | 139 mm | 160 mm | 160 mm | |
| 2478.25.00090.125 | 123 mm | 124 | 164 mm | 160 mm | 160 mm | |
| 2478.25.00090.150 | 148 mm | 149 | 189 mm | 160 mm | 160 mm |
