2478.25.00200. Unité de levage à guidage à colonne
Description :
Le réglage de pression ainsi que le reliage sont réalisabla par le fond du cylindre. La fixation du guide-bande sur la règlette de levage doit être effectué à l`aide des trous taraudés prévus à cet effet. Nous recommandons de régler le guide-bande à la tolérance maxi de la largeur de bande + 0,4 mm (0,2 mm par coté) (vue suivant X). Afin d`éviter un montage hyperstatique lors d`un montage de plusieurs lève-bandes pour un guide bande, veillez à ne centrer qu`un seul lève-bande sur ce guide bande. Remarque :
L`unité de levage est pourvue du ressort à gaz du type 2480.21.00200.
Force initiale du ressort : 200 daN
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz : 180 bars
Pression min. de remplissage en gaz : 25 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute :
env. 80 à 100 (à 20°C)

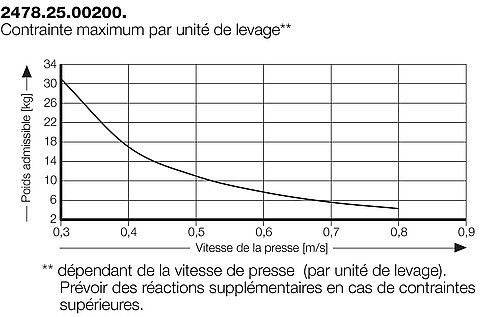

Vitesse maximale de la tige de piston : voir diagramme
Course max. utilisable : 95%
N° de commande pour jeu de pièces détachées : 2480.21.00150
Pour déterminer la force du ressort voir le diagramme en chapitre F - 2480.21.
Le réglage de pression ainsi que le reliage sont réalisabla par le fond du cylindre. La fixation du guide-bande sur la règlette de levage doit être effectué à l`aide des trous taraudés prévus à cet effet. Nous recommandons de régler le guide-bande à la tolérance maxi de la largeur de bande + 0,4 mm (0,2 mm par coté) (vue suivant X). Afin d`éviter un montage hyperstatique lors d`un montage de plusieurs lève-bandes pour un guide bande, veillez à ne centrer qu`un seul lève-bande sur ce guide bande. Remarque :
L`unité de levage est pourvue du ressort à gaz du type 2480.21.00200.
Force initiale du ressort : 200 daN
Fluide de pression : Azote – N2
Pression max. de remplissage en gaz : 180 bars
Pression min. de remplissage en gaz : 25 bars
Température de fonctionnement : 0°C à +80°C
Augmentation de force en fonction de la température : ± 0,3%/°C
Nombre maximal recommandé de courses/minute :
env. 80 à 100 (à 20°C)
Vitesse maximale de la tige de piston : voir diagramme
Course max. utilisable : 95%
N° de commande pour jeu de pièces détachées : 2480.21.00150
Pour déterminer la force du ressort voir le diagramme en chapitre F - 2480.21.
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 10 articles
| UGS | S | SA | |
|---|---|---|---|
| 2478.25.00200.025 | 23 mm | 24 | |
| 2478.25.00200.038 | 36 mm | 37 | |
| 2478.25.00200.050 | 48 mm | 49 | |
| 2478.25.00200.063 | 61.5 mm | 62 | |
| 2478.25.00200.080 | 78 mm | 79 | |
| 2478.25.00200.100 | 98 mm | 99 | |
| 2478.25.00200.125 | 123 mm | 124 | |
| 2478.25.00200.150 | 148 mm | 149 | |
| 2478.25.00200.175 | 173 mm | 174 | |
| 2478.25.00200.200 | 198 mm | 199 |
