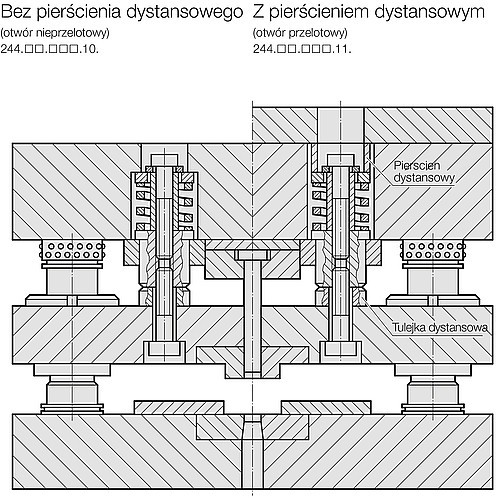

244.xx.xxx.10 Sprężyna i element dystansowy dla sprężyn naciskowych stalowych bez podkładki dystansującej
Opis:
Wstępnie naprężony mechanizm sprężynowo-dystansowy łączy funkcję sprężynowania i dystansowania w jednym, w przeciwieństwie do zwykłych mechanizmów zajmujących dodatkową przestrzeń. Korzyści obejmują oszczędność miejsca oraz redukcję kosztów związanych z projektowaniem płyt montażowych. Po zdjęciu krążka regulacyjnego można bezproblemowo ostrzyć stemple. Uwaga:
Zwojowe sprężyny naciskowe należy zamówić osobno – zob. początek rozdziału F.
Sprężynowe kołki z kołnierzem oporowym po zabudowie należy wyszlifować do tej samej wysokości. Uwaga:
W razie ostrzenia (skracania) stempli w mm należy skrócić tulejkę dystansową o ten sam wymiar w mm. Dzięki temu proporcje siły sprężyny do drogi ugięcia zawsze pozostają identyczne.

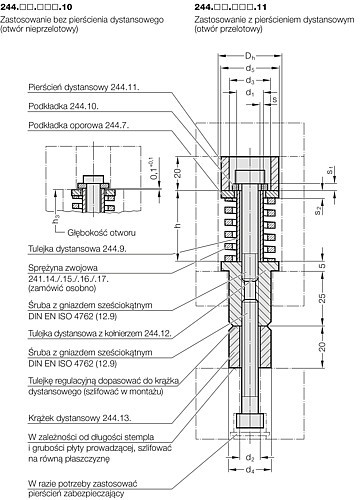

Głębokość otworu nieprzelotowego h3 wzgl. wysokość pierścienia dystansowego należy tak dopasować, aby odciążyć śrubę o ok. 0,1 mm.
Wstępnie naprężony mechanizm sprężynowo-dystansowy łączy funkcję sprężynowania i dystansowania w jednym, w przeciwieństwie do zwykłych mechanizmów zajmujących dodatkową przestrzeń. Korzyści obejmują oszczędność miejsca oraz redukcję kosztów związanych z projektowaniem płyt montażowych. Po zdjęciu krążka regulacyjnego można bezproblemowo ostrzyć stemple. Uwaga:
Zwojowe sprężyny naciskowe należy zamówić osobno – zob. początek rozdziału F.
Sprężynowe kołki z kołnierzem oporowym po zabudowie należy wyszlifować do tej samej wysokości. Uwaga:
W razie ostrzenia (skracania) stempli w mm należy skrócić tulejkę dystansową o ten sam wymiar w mm. Dzięki temu proporcje siły sprężyny do drogi ugięcia zawsze pozostają identyczne.
Głębokość otworu nieprzelotowego h3 wzgl. wysokość pierścienia dystansowego należy tak dopasować, aby odciążyć śrubę o ok. 0,1 mm.
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.
Produkty
Pokazuje 1-10 z 32 pozycje
| SKU | Średnica sprężyny | H | |
|---|---|---|---|
| 244.20.027.10 | 20 mm | 27 | |
| 244.20.033.10 | 20 mm | 33 | |
| 244.20.038.10 | 20 mm | 38 | |
| 244.20.044.10 | 20 mm | 44 | |
| 244.20.048.10 | 20 mm | 48 | |
| 244.20.061.10 | 20 mm | 61 | |
| 244.20.072.10 | 20 mm | 72 | |
| 244.20.080.10 | 20 mm | 80 | |
| 244.25.027.10 | 25 mm | 27 | |
| 244.25.033.10 | 25 mm | 33 | |
| 244.25.038.10 | 25 mm | 38 | |
| 244.25.044.10 | 25 mm | 44 | |
| 244.25.048.10 | 25 mm | 48 | |
| 244.25.061.10 | 25 mm | 61 | |
| 244.25.072.10 | 25 mm | 72 | |
| 244.25.080.10 | 25 mm | 80 | |
| 244.32.027.10 | 32 mm | 27 | |
| 244.32.033.10 | 32 mm | 33 | |
| 244.32.038.10 | 32 mm | 38 | |
| 244.32.044.10 | 32 mm | 44 | |
| 244.32.048.10 | 32 mm | 48 | |
| 244.32.061.10 | 32 mm | 61 | |
| 244.32.072.10 | 32 mm | 72 | |
| 244.32.080.10 | 32 mm | 80 | |
| 244.40.027.10 | 40 mm | 27 | |
| 244.40.033.10 | 40 mm | 33 | |
| 244.40.038.10 | 40 mm | 38 | |
| 244.40.044.10 | 40 mm | 44 | |
| 244.40.048.10 | 40 mm | 48 | |
| 244.40.061.10 | 40 mm | 61 | |
| 244.40.072.10 | 40 mm | 72 | |
| 244.40.080.10 | 40 mm | 80 |
