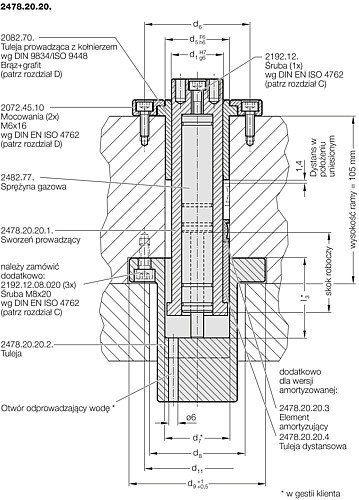

Wysokość ramy = 105 mm
W zależności od wysokości ramowej i rodzaju zabudowy tulei 2478.20.20.2. (I3 – zagłębienie w ramie lub wgłębienie w żeliwie) stosunek wielkości zagłębienia do określania drogi podnoszenia jest różny.

Rozmiar 2* – wersja amortyzowana

Maksymalna droga podnoszenia 66 mm
droga podnoszenia 66 mm; Wysokość elementu dystansowego 0 mm
droga podnoszenia 30 mm; Wysokość elementu dystansowe 36 mm

Rozmiar 3* – wersja amortyzowana

Maksymalna droga podnoszenia 80 mm
droga podnoszenia 80 mm; Wysokość elementu dystansowego 47 mm
droga podnoszenia 70 mm; Wysokość elementu dystansowego 57 mm

Celem zachowania odstępu o wielkości 1,4 mm w pozycji podniesienia (element amortyzujący w tulei prowadzącej) należy pomiędzy elementem amortyzującym a zespołem słupa prowadzącego umieścić tuleję dystansową.

* Wysokość elementu dystansowego jest dostosowywana przez klienta. (standardowa długość 61 mm))
