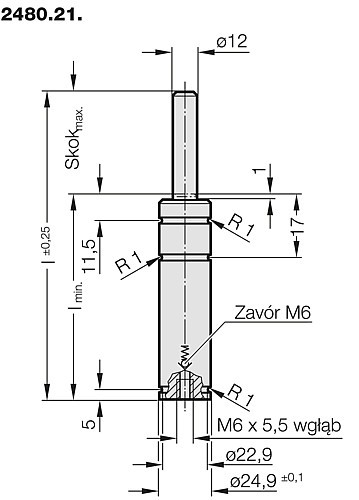

2480.21. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

2480.21. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

Nowa generacja dostępna – zobacz alternatywy produktów
Opis:
Sprężyny gazowe posiadają barwne oznaczenia odpowiadające zakresom siły nacisku 50-100-150-200 daN.
Pod względem konstrukcyjnym wszystkie mechanizmy podnoszenia elementów o różnych siłach nacisku sprężyn są zaprojektowane jednakowo, a różnice siły wynikają wyłącznie z różnych wartości ciśnienia napełniania.
Należy to uwzględniać w przypadku uzupełniania stanu gazu lub napraw.

Uwaga:
Numer katalogowy zestawu naprawczego: 2480.21.00150

Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 180 bar
Min. ciśnienie napełniania: 25 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 80 do 100 (w temp. 20°C)
Maks. prędkość pręta tłoka: 1,6 m/s

Obliczanie sił sprężyn – zob. wykres.

Na życzenie klienta dostarczany jest element nienapełniony medium, nr katalogowy 2480.21.00000...., oznaczenie kolorem czarnym

SKU: 2480-21-
Nr katalogowy
Początkowa siła sprężyny
Maks. skok
HUB
Długość
Średnica tłoczyska
12 mm Resetuj
Średnica rurki cylindrycznej sprężyny gazowej
24.9 mm Resetuj
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.

Produkty

Pokazuje 1-10 z 58 pozycje
SKU Początkowa siła sprężyny Maks. skok HUB Długość Średnica tłoczyska Średnica rurki cylindrycznej sprężyny gazowej
2480.21.00050.010 50 10 mm 11 62 mm 12 mm 24.9 mm
2480.21.00050.013 50 12.7 mm 13 67.4 mm 12 mm 24.9 mm
2480.21.00050.015 50 15 mm 16 72 mm 12 mm 24.9 mm
2480.21.00050.016 50 16 mm 17 74 mm 12 mm 24.9 mm
2480.21.00050.025 50 25 mm 26 92 mm 12 mm 24.9 mm
2480.21.00050.038 50 38.1 mm 39 118.2 mm 12 mm 24.9 mm
2480.21.00050.050 50 50 mm 51 142 mm 12 mm 24.9 mm
2480.21.00050.063 50 63.5 mm 64 172 mm 12 mm 24.9 mm
2480.21.00050.080 50 80 mm 81 205 mm 12 mm 24.9 mm
2480.21.00050.100 50 100 mm 101 245 mm 12 mm 24.9 mm
2480.21.00050.125 50 125 mm 126 295 mm 12 mm 24.9 mm
2480.21.00100.010 100 10 mm 11 62 mm 12 mm 24.9 mm
2480.21.00100.013 100 12.7 mm 13 67.4 mm 12 mm 24.9 mm
2480.21.00100.015 100 15 mm 16 72 mm 12 mm 24.9 mm
2480.21.00100.016 100 16 mm 17 74 mm 12 mm 24.9 mm
2480.21.00100.025 100 25 mm 26 92 mm 12 mm 24.9 mm
2480.21.00100.038 100 38.1 mm 39 118.2 mm 12 mm 24.9 mm
2480.21.00100.050 100 50 mm 51 142 mm 12 mm 24.9 mm
2480.21.00100.063 100 63.5 mm 64 172 mm 12 mm 24.9 mm
2480.21.00100.080 100 80 mm 81 205 mm 12 mm 24.9 mm
2480.21.00100.100 100 100 mm 101 245 mm 12 mm 24.9 mm
2480.21.00100.125 100 125 mm 126 295 mm 12 mm 24.9 mm
2480.21.00150.010 150 10 mm 11 62 mm 12 mm 24.9 mm
2480.21.00150.013 150 12.7 mm 13 67.4 mm 12 mm 24.9 mm
2480.21.00150.015 150 15 mm 16 72 mm 12 mm 24.9 mm
2480.21.00150.016 150 16 mm 17 74 mm 12 mm 24.9 mm
2480.21.00150.025 150 25 mm 26 92 mm 12 mm 24.9 mm
2480.21.00150.038 150 38.1 mm 39 118.2 mm 12 mm 24.9 mm
2480.21.00150.050 150 50 mm 51 142 mm 12 mm 24.9 mm
2480.21.00150.063 150 63.5 mm 64 172 mm 12 mm 24.9 mm
2480.21.00150.080 150 80 mm 81 205 mm 12 mm 24.9 mm
2480.21.00150.100 150 100 mm 101 245 mm 12 mm 24.9 mm
2480.21.00150.125 150 125 mm 126 295 mm 12 mm 24.9 mm
2480.21.00200.010 200 10 mm 11 62 mm 12 mm 24.9 mm
2480.21.00200.013 200 12.7 mm 13 67.4 mm 12 mm 24.9 mm
2480.21.00200.015 200 15 mm 16 72 mm 12 mm 24.9 mm
2480.21.00200.016 200 16 mm 17 74 mm 12 mm 24.9 mm
2480.21.00200.025 200 25 mm 26 92 mm 12 mm 24.9 mm
2480.21.00200.038 200 38.1 mm 39 118.2 mm 12 mm 24.9 mm
2480.21.00200.050 200 50 mm 51 142 mm 12 mm 24.9 mm
2480.21.00200.063 200 63.5 mm 64 172 mm 12 mm 24.9 mm
2480.21.00200.080 200 80 mm 81 205 mm 12 mm 24.9 mm
2480.21.00200.100 200 100 mm 101 245 mm 12 mm 24.9 mm
2480.21.00200.125 200 125 mm 126 295 mm 12 mm 24.9 mm
2480.21.00200.150 200 150 mm 151 353 mm 12 mm 24.9 mm
2480.21.00200.175 200 175 mm 176 403 mm 12 mm 24.9 mm
2480.21.00200.200 200 200 mm 201 453 mm 12 mm 24.9 mm
2480.21.00000.010 0 10 mm 11 62 mm 12 mm 24.9 mm
2480.21.00000.013 0 12.7 mm 13 67.4 mm 12 mm 24.9 mm
2480.21.00000.015 0 15 mm 16 72 mm 12 mm 24.9 mm
2480.21.00000.016 0 16 mm 17 74 mm 12 mm 24.9 mm
2480.21.00000.025 0 25 mm 26 92 mm 12 mm 24.9 mm
2480.21.00000.038 0 38.1 mm 39 118.2 mm 12 mm 24.9 mm
2480.21.00000.050 0 50 mm 51 142 mm 12 mm 24.9 mm
2480.21.00000.063 0 63.5 mm 64 172 mm 12 mm 24.9 mm
2480.21.00000.080 0 80 mm 81 205 mm 12 mm 24.9 mm
2480.21.00000.100 0 100 mm 101 245 mm 12 mm 24.9 mm
2480.21.00000.125 0 125 mm 126 295 mm 12 mm 24.9 mm
