2482.77. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

2482.77. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

Opis:
Sprężyny gazowe posiadają barwne oznaczenia odpowiadające zakresom siły nacisku 30-50-70-90 daN.
Pod względem konstrukcyjnym wszystkie mechanizmy podnoszenia elementów o różnych siłach nacisku sprężyn są zaprojektowane jednakowo, a różnice siły wynikają wyłącznie z różnych wartości ciśnienia napełniania.
Istnieje możliwość uzupełniania stanu gazu i redukcji ciśnienia od strony dolnej.

Uwaga:
Sprężyna nie nadaje się do regeneracji i w przypadku zużycia musi być wymieniona na nową.
Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 180 bar
Min. ciśnienie napełniania: 10 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 100 do 150 (w temp. 20°C)
Maks. prędkość pręta tłoka: 1,8 m/s

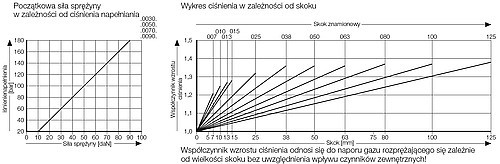

Obliczanie sił sprężyn – zob. wykres.
Na życzenie klienta dostarczany jest element nienapełniony medium, nr katalogowy 2482.77.00000. ..., oznaczenie kolorem czarnym
W przypadku podłączenia węża należy zastosować złączkę przyłączeniową 2480.00.22.06.06.10 (stożek 24° mikro).
1) Do oznaczenia siły sprężyny i montażu dodatkowych zgarniaków

SKU: 2482-77-
Nr katalogowy
Początkowa siła sprężyny
Maks. skok
HUB
Długość
Średnica tłoczyska
8 mm Resetuj
Średnica rurki cylindrycznej sprężyny gazowej
19 mm Resetuj
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.

Produkty

Pokazuje 1-10 z 50 pozycje
SKU Początkowa siła sprężyny Maks. skok HUB Długość Średnica tłoczyska Średnica rurki cylindrycznej sprężyny gazowej
2482.77.00000.007 0 7 mm 8 56 mm 8 mm 19 mm
2482.77.00000.010 0 10 mm 11 62 mm 8 mm 19 mm
2482.77.00000.015 0 15 mm 16 72 mm 8 mm 19 mm
2482.77.00000.025 0 25 mm 26 92 mm 8 mm 19 mm
2482.77.00000.038 0 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00000.050 0 50 mm 51 142 mm 8 mm 19 mm
2482.77.00000.063 0 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00000.080 0 80 mm 81 205 mm 8 mm 19 mm
2482.77.00000.100 0 100 mm 101 245 mm 8 mm 19 mm
2482.77.00000.125 0 125 mm 126 295 mm 8 mm 19 mm
2482.77.00030.007 30 7 mm 8 56 mm 8 mm 19 mm
2482.77.00030.010 30 10 mm 11 62 mm 8 mm 19 mm
2482.77.00030.015 30 15 mm 16 72 mm 8 mm 19 mm
2482.77.00030.025 30 25 mm 26 92 mm 8 mm 19 mm
2482.77.00030.038 30 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00030.050 30 50 mm 51 142 mm 8 mm 19 mm
2482.77.00030.063 30 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00030.080 30 80 mm 81 205 mm 8 mm 19 mm
2482.77.00030.100 30 100 mm 101 245 mm 8 mm 19 mm
2482.77.00030.125 30 125 mm 126 295 mm 8 mm 19 mm
2482.77.00050.007 50 7 mm 8 56 mm 8 mm 19 mm
2482.77.00050.010 50 10 mm 11 62 mm 8 mm 19 mm
2482.77.00050.015 50 15 mm 16 72 mm 8 mm 19 mm
2482.77.00050.025 50 25 mm 26 92 mm 8 mm 19 mm
2482.77.00050.038 50 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00050.050 50 50 mm 51 142 mm 8 mm 19 mm
2482.77.00050.063 50 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00050.080 50 80 mm 81 205 mm 8 mm 19 mm
2482.77.00050.100 50 100 mm 101 245 mm 8 mm 19 mm
2482.77.00050.125 50 125 mm 126 295 mm 8 mm 19 mm
2482.77.00070.007 70 7 mm 8 56 mm 8 mm 19 mm
2482.77.00070.010 70 10 mm 11 62 mm 8 mm 19 mm
2482.77.00070.015 70 15 mm 16 72 mm 8 mm 19 mm
2482.77.00070.025 70 25 mm 26 92 mm 8 mm 19 mm
2482.77.00070.038 70 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00070.050 70 50 mm 51 142 mm 8 mm 19 mm
2482.77.00070.063 70 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00070.080 70 80 mm 81 205 mm 8 mm 19 mm
2482.77.00070.100 70 100 mm 101 245 mm 8 mm 19 mm
2482.77.00070.125 70 125 mm 126 295 mm 8 mm 19 mm
2482.77.00090.007 90 7 mm 8 56 mm 8 mm 19 mm
2482.77.00090.010 90 10 mm 11 62 mm 8 mm 19 mm
2482.77.00090.015 90 15 mm 16 72 mm 8 mm 19 mm
2482.77.00090.025 90 25 mm 26 92 mm 8 mm 19 mm
2482.77.00090.038 90 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00090.050 90 50 mm 51 142 mm 8 mm 19 mm
2482.77.00090.063 90 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00090.080 90 80 mm 81 205 mm 8 mm 19 mm
2482.77.00090.100 90 100 mm 101 245 mm 8 mm 19 mm
2482.77.00090.125 90 125 mm 126 295 mm 8 mm 19 mm
