2497.12.01900. Sprężyna gazowa CX -Compact Xtreme
Nowa generacja dostępna – zobacz alternatywy produktów
Uwaga:

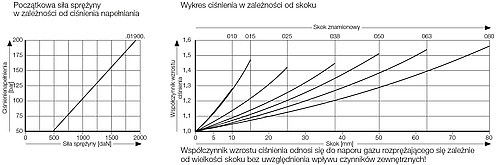

Siła początkowa sprężyny pod ciśnieniem 200 bar wynosi 1900 daN
Numer katalogowy zestawu naprawczego:
2497.12.01900
W przypadku skoków o długości ponad 25 mm sprężyny gazowe należy zamocować w narzędziu przy użyciu otworów gwintowanych na spodzie.
W przypadku mocowania części dolnej wymagane jest podparcie całej dolnej powierzchni cylindra!
Przed przystąpieniem do montażu należyz demontować zawór z płyty dolnej adaptera sprężyny gazowej.
Jeśli występują drgania, należy odpowiednio zabezpieczyć śruby mocujące.
Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 200 bar
Min. ciśnienie napełniania: 25 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 50 do 130 (w temp. 20°C)
Maks. prędkość pręta tłoka: 1,6 m/s
Siła początkowa sprężyny pod ciśnieniem 200 bar wynosi 1900 daN
Numer katalogowy zestawu naprawczego:
2497.12.01900
W przypadku skoków o długości ponad 25 mm sprężyny gazowe należy zamocować w narzędziu przy użyciu otworów gwintowanych na spodzie.
W przypadku mocowania części dolnej wymagane jest podparcie całej dolnej powierzchni cylindra!
Przed przystąpieniem do montażu należyz demontować zawór z płyty dolnej adaptera sprężyny gazowej.
Jeśli występują drgania, należy odpowiednio zabezpieczyć śruby mocujące.
Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 200 bar
Min. ciśnienie napełniania: 25 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 50 do 130 (w temp. 20°C)
Maks. prędkość pręta tłoka: 1,6 m/s
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.
Produkty
Pokazuje 1-10 z 7 pozycje

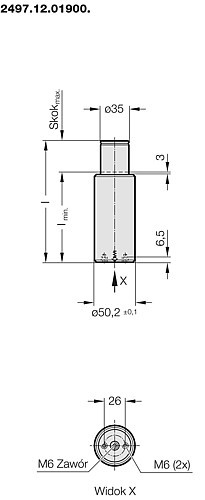

| SKU | Początkowa siła sprężyny | Maks. skok | HUB | Średnica rurki cylindrycznej | Średnica tłoczyska | Długość | |
|---|---|---|---|---|---|---|---|
| 2497.12.01900.010 | 1900 daN | 10 mm | 11 | 50.2 mm | 35 mm | 80 mm | |
| 2497.12.01900.015 | 1900 daN | 15 mm | 16 | 50.2 mm | 35 mm | 95 mm | |
| 2497.12.01900.025 | 1900 daN | 25 mm | 26 | 50.2 mm | 35 mm | 115 mm | |
| 2497.12.01900.038 | 1900 daN | 38 mm | 39 | 50.2 mm | 35 mm | 150 mm | |
| 2497.12.01900.050 | 1900 daN | 50 mm | 51 | 50.2 mm | 35 mm | 175 mm | |
| 2497.12.01900.063 | 1900 daN | 63 mm | 64 | 50.2 mm | 35 mm | 205 mm | |
| 2497.12.01900.080 | 1900 daN | 80 mm | 81 | 50.2 mm | 35 mm | 245 mm |
