Materiale:
Gabbia porta-rullini: Materiale plastico
Rullini: Acciaio, temprato
Bussola di guida: acciaio legato per utensili, temprato, 60 ± 2 HRC
Colonna di guida: acciaio legato per utensili, temprato, 60 ± 2 HRC
Disco: Acciaio

Esecuzione:

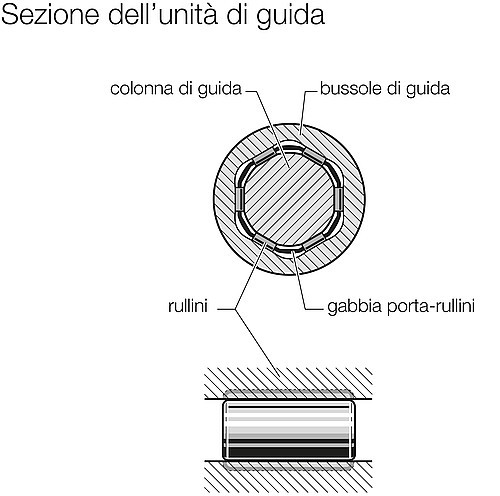

L’unità di guida è costituita da una colonna di guida e dalla relativa bussola già accoppiate, dalla gabbia a rullini e dal disco-flangia per il fissaggio della colonna. La vite di fissaggio (2192.10./12.) deve venir ordinata separatamente dal momento che la lunghezza di essa dipende dallo spessore della piastra-base dell’attrezzo.

Columna de guía e casquillo de guía vengono eseguiti di:
Ø 16 con 4 Superficies de fricción
Ø 12, Ø 20 - Ø 60 con 6 Superficies de fricción
Ø 80 con 8 Superficies de fricción

Nota:
Montaggio dell’unità di guida secondo istruzioni di montaggio!
La boccola di guida deve essere incollata!

* Foro di posizionamento

Solo la gabbia a rullini è disponibile come ricambio.
Per il numero d`ordine del ricambio della gabbia a rullini consultare la tabella.
