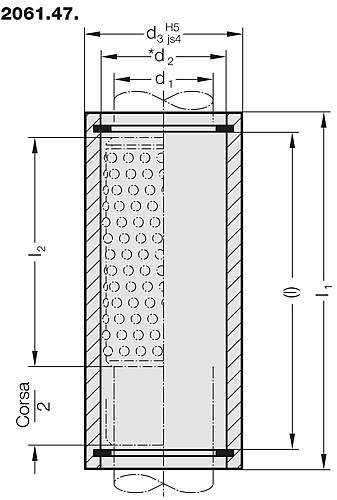

2061.47. Bussola di guida a sfere, con limitazione della corsa
Materiale:
Acciaio per utensili, temprato 62 ± 2 HRC Esecuzione:
Superfici di scorrimento levigato,
diametro dell`alloggiamento finemente rettificato. Incollaggio dell`accoppiamento:
La precisione di posizionamento della bussole è ottenuta mediante un accoppiamento preciso con un foro alesato H5. Il collante (N. d’ordine 281.648) serve esclusivamente ad ottenere un bloccaggio di sicurezza.
Vantaggi dell’accoppiamento incollato:
– elevata precisione e stabilità
– nessun problema di intercambiabilità
Raccomandiamo di non «pressare» la bussola, che ne potrebbe risultare inammissibilmente deformata nella sua geometria. Nota:
↗ Descrizione delle guide a sfere, vedi al principio di capitolo D.
*↗ Precarica vedi classificazione degli accoppiamento all’inizio del capitolo D.
↗ Combinazioni corrette / vedi tabella all’inizio del capitolo D.
↗ Istruzioni di montaggio / Tabelle dimensionali alla fine del capitolo D. Codifica del campo di Tolleranza:
giallo = .10
verde = .20
rosso = .30
Acciaio per utensili, temprato 62 ± 2 HRC Esecuzione:
Superfici di scorrimento levigato,
diametro dell`alloggiamento finemente rettificato. Incollaggio dell`accoppiamento:
La precisione di posizionamento della bussole è ottenuta mediante un accoppiamento preciso con un foro alesato H5. Il collante (N. d’ordine 281.648) serve esclusivamente ad ottenere un bloccaggio di sicurezza.
Vantaggi dell’accoppiamento incollato:
– elevata precisione e stabilità
– nessun problema di intercambiabilità
Raccomandiamo di non «pressare» la bussola, che ne potrebbe risultare inammissibilmente deformata nella sua geometria. Nota:
↗ Descrizione delle guide a sfere, vedi al principio di capitolo D.
*↗ Precarica vedi classificazione degli accoppiamento all’inizio del capitolo D.
↗ Combinazioni corrette / vedi tabella all’inizio del capitolo D.
↗ Istruzioni di montaggio / Tabelle dimensionali alla fine del capitolo D. Codifica del campo di Tolleranza:
giallo = .10
verde = .20
rosso = .30
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 42 articoli
| Numero articolo | Diametro di guida | Lunghezza di installazione | |
|---|---|---|---|
| 2061.47.015.060.10 | 15 mm | 60 mm | |
| 2061.47.015.060.20 | 15 mm | 60 mm | |
| 2061.47.015.060.30 | 15 mm | 60 mm | |
| 2061.47.016.060.10 | 16 mm | 60 mm | |
| 2061.47.016.060.20 | 16 mm | 60 mm | |
| 2061.47.016.060.30 | 16 mm | 60 mm | |
| 2061.47.019.077.10 | 19 mm | 77 mm | |
| 2061.47.019.077.20 | 19 mm | 77 mm | |
| 2061.47.019.077.30 | 19 mm | 77 mm | |
| 2061.47.020.077.10 | 20 mm | 77 mm | |
| 2061.47.020.077.20 | 20 mm | 77 mm | |
| 2061.47.020.077.30 | 20 mm | 77 mm | |
| 2061.47.024.077.10 | 24 mm | 77 mm | |
| 2061.47.024.077.20 | 24 mm | 77 mm | |
| 2061.47.024.077.30 | 24 mm | 77 mm | |
| 2061.47.025.077.10 | 25 mm | 77 mm | |
| 2061.47.025.077.20 | 25 mm | 77 mm | |
| 2061.47.025.077.30 | 25 mm | 77 mm | |
| 2061.47.030.095.10 | 30 mm | 95 mm | |
| 2061.47.030.095.20 | 30 mm | 95 mm | |
| 2061.47.030.095.30 | 30 mm | 95 mm | |
| 2061.47.032.095.10 | 32 mm | 95 mm | |
| 2061.47.032.095.20 | 32 mm | 95 mm | |
| 2061.47.032.095.30 | 32 mm | 95 mm | |
| 2061.47.038.120.10 | 38 mm | 120 mm | |
| 2061.47.038.120.20 | 38 mm | 120 mm | |
| 2061.47.038.120.30 | 38 mm | 120 mm | |
| 2061.47.040.120.10 | 40 mm | 120 mm | |
| 2061.47.040.120.20 | 40 mm | 120 mm | |
| 2061.47.040.120.30 | 40 mm | 120 mm | |
| 2061.47.048.120.10 | 48 mm | 120 mm | |
| 2061.47.048.120.20 | 48 mm | 120 mm | |
| 2061.47.048.120.30 | 48 mm | 120 mm | |
| 2061.47.050.120.10 | 50 mm | 120 mm | |
| 2061.47.050.120.20 | 50 mm | 120 mm | |
| 2061.47.050.120.30 | 50 mm | 120 mm | |
| 2061.47.060.120.10 | 60 mm | 120 mm | |
| 2061.47.060.120.20 | 60 mm | 120 mm | |
| 2061.47.060.120.30 | 60 mm | 120 mm | |
| 2061.47.063.120.10 | 63 mm | 120 mm | |
| 2061.47.063.120.20 | 63 mm | 120 mm | |
| 2061.47.063.120.30 | 63 mm | 120 mm |
