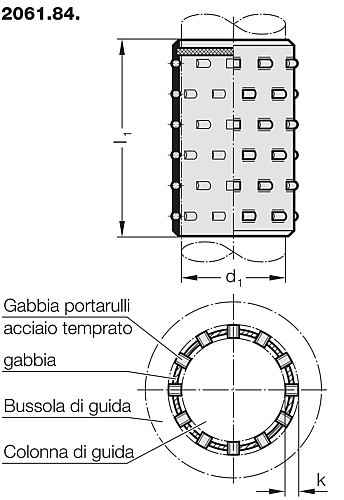

Descrizione:
Le gabbie a rulli profilati hanno la prerogativa di esercitare il loro sforzo di guida lungo una linea di appoggio (anziché su un punto) contro la bussola e, rispettivamento contro la colonna di guida. Questo dato di fatto è la premessa per poter accrescere di più volte il carico ammissibile di ogni singolo rullo, rispetto a quello proponibile per ogni singola sfera di uguale misura nominale. La presellatura delle sedi dei rulli nella gabbia viene eseguita esclusiva­mente presso la FIBRO, come già avviene per le gabbie a sfere. I rulli profilati sono montati lungo una ideale curva a spirale che avanza nella direzione assiale di scorrimento della gabbia. In questo modo ogni rullo profilato dispone di una propria esclusiva traccia di scorrimento lungo la bussola e lungo la colonna.

Materiale:
Gabbia portarulli: ottone
Rulli: acciaio temprato, 100 Cr6, DIN 5402

Nota:
Questa esecuzione di gabbia permette (ad un solo operatore senza aiuto) di presentare nello stesso momento in posizione più gabbie. Queste presentano, infatti, all`interno della loro estremità di imboccatura un anello frenante. Il dispositivo offre vantaggi, soprattutto, nel montaggio di attrezzi con colonne di guida multiple.
↗ Per i valori di precarica vedi all’inizio del capitolo D.
Accoppiare le gabbie a rulli esclusamente con colonne di guida rosse = .30 e bussole di scorrimento gialle = .10.
