2131.22. Golfare ad anello con staffe di fissaggio, con risalto per la sicurezza di posizione
Descrizione:
I sicurezza di posizione proteggono le viti di fissaggio dalle sollecitazioni a flessione e a taglio. L’anello del golfare può essere anche ribaltato nelle posizioni abbattute. Nota:
1) Forare per primi i due fori di alloggiamento per la sicurezza di posizione.
2) Posizionare l`anello del golfare negli alloggiamenti di sicurezza e forare i fori da filettare.
Controllare la planarità delle superfici di fissaggio.
Controllare anche i valori di sollecitazione del golfare.
L`attacco filettato da realizzare sull`oggetto da sollevare deve essere adeguato alle forze da applicare. Fissaggio:
Impiegare esclusivamente viti collaudate al 100% contro criccature.
Dopo un utilizzo prolungato controllare il serraggio delle viti.
Qualità minima delle viti, vedere valore tabella Y.

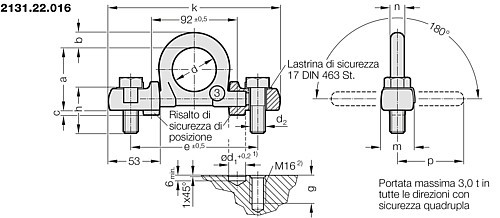

2131.22.016.: Impiegare esclusivamente viti a testa esagonale conformi a ISO 4014. Serrare le viti interponendo la rosetta di sicurezza e ripiegando il lembo di questa (coppia di serraggio120 Nm).

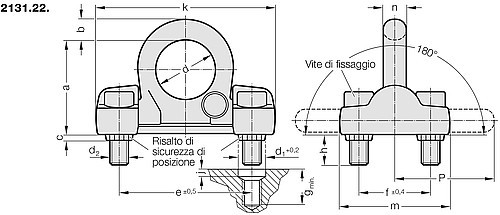

2131.22.020./030.: Impiegare esclusivamente viti a testa esagonale conformi a ISO 4762 (2131.22.020 coppia di serraggio 300 Nm, 2131.22.030 coppia di serraggio 600 Nm).
I sicurezza di posizione proteggono le viti di fissaggio dalle sollecitazioni a flessione e a taglio. L’anello del golfare può essere anche ribaltato nelle posizioni abbattute. Nota:
1) Forare per primi i due fori di alloggiamento per la sicurezza di posizione.
2) Posizionare l`anello del golfare negli alloggiamenti di sicurezza e forare i fori da filettare.
Controllare la planarità delle superfici di fissaggio.
Controllare anche i valori di sollecitazione del golfare.
L`attacco filettato da realizzare sull`oggetto da sollevare deve essere adeguato alle forze da applicare. Fissaggio:
Impiegare esclusivamente viti collaudate al 100% contro criccature.
Dopo un utilizzo prolungato controllare il serraggio delle viti.
Qualità minima delle viti, vedere valore tabella Y.
2131.22.016.: Impiegare esclusivamente viti a testa esagonale conformi a ISO 4014. Serrare le viti interponendo la rosetta di sicurezza e ripiegando il lembo di questa (coppia di serraggio120 Nm).
2131.22.020./030.: Impiegare esclusivamente viti a testa esagonale conformi a ISO 4762 (2131.22.020 coppia di serraggio 300 Nm, 2131.22.030 coppia di serraggio 600 Nm).
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 3 articoli
| Numero articolo | Portata nominale | Diametro anello | |
|---|---|---|---|
| 2131.22.016 | 3 t | 67 mm | |
| 2131.22.020 | 10 t | 102 mm | |
| 2131.22.030 | 16 t | 131 mm |
