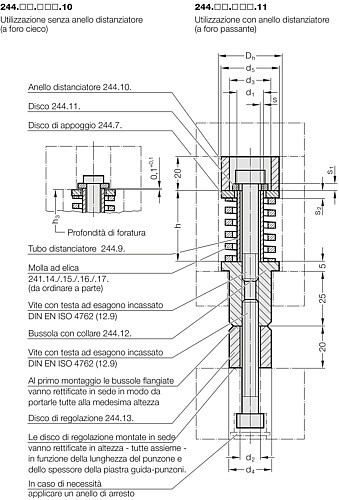

244.xx.xxx.11 Unità molla e distanziale per molla di compressione, con bussola distanziale
Descrizione:

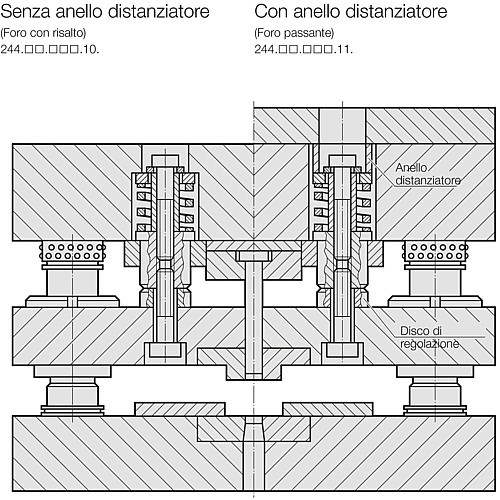

L’unità elastica e distanziatrice precaricata unisce la funzione elastica a quelle di distanziare, diversamente dalle unità convenzionali, con un solo vano di montaggio invece di due.
Il vantaggio è dato quindi dal risparmio di spazio e dai minori costi di lavorazione delle piastre degli attrezzi.
L’anello distanziatore permette la sostituzione dell’interna unità levando la piastra di copertura senza altri smontaggi dell’attrezzo.
La riaffilatura dei punzoni può venir eseguita senza difficoltà togliendo l`anello di regolazione. Nota:
Ordinare a parte le molle ad elica di compressione, vedi all‘inizio del capitolo F.
Dopo il montaggio, le bussole con collare vengono rettificate in modo da ottenere la stessa quota in altezza. Attenzione:
Riaffilatura del punzone in mm = ripassatura dell’anello di regolazione. In questo modo le condizioni della forza elastica e la freccia rimangono sempre le stesse.
Aggiustare la profondità del foro cieco h3 o rispettivamente l’altezza dell’anello distanziatore, in modo tale che la vite abbia un gioco di circa 0,1 mm.
L’unità elastica e distanziatrice precaricata unisce la funzione elastica a quelle di distanziare, diversamente dalle unità convenzionali, con un solo vano di montaggio invece di due.
Il vantaggio è dato quindi dal risparmio di spazio e dai minori costi di lavorazione delle piastre degli attrezzi.
L’anello distanziatore permette la sostituzione dell’interna unità levando la piastra di copertura senza altri smontaggi dell’attrezzo.
La riaffilatura dei punzoni può venir eseguita senza difficoltà togliendo l`anello di regolazione. Nota:
Ordinare a parte le molle ad elica di compressione, vedi all‘inizio del capitolo F.
Dopo il montaggio, le bussole con collare vengono rettificate in modo da ottenere la stessa quota in altezza. Attenzione:
Riaffilatura del punzone in mm = ripassatura dell’anello di regolazione. In questo modo le condizioni della forza elastica e la freccia rimangono sempre le stesse.
Aggiustare la profondità del foro cieco h3 o rispettivamente l’altezza dell’anello distanziatore, in modo tale che la vite abbia un gioco di circa 0,1 mm.
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 32 articoli
| Numero articolo | Diametro molle | H | |
|---|---|---|---|
| 244.20.027.11 | 20 mm | 27 | |
| 244.20.033.11 | 20 mm | 33 | |
| 244.20.038.11 | 20 mm | 38 | |
| 244.20.044.11 | 20 mm | 44 | |
| 244.20.048.11 | 20 mm | 48 | |
| 244.20.061.11 | 20 mm | 61 | |
| 244.20.072.11 | 20 mm | 72 | |
| 244.20.080.11 | 20 mm | 80 | |
| 244.25.027.11 | 25 mm | 27 | |
| 244.25.033.11 | 25 mm | 33 | |
| 244.25.038.11 | 25 mm | 38 | |
| 244.25.044.11 | 25 mm | 44 | |
| 244.25.048.11 | 25 mm | 48 | |
| 244.25.061.11 | 25 mm | 61 | |
| 244.25.072.11 | 25 mm | 72 | |
| 244.25.080.11 | 25 mm | 80 | |
| 244.32.027.11 | 32 mm | 27 | |
| 244.32.033.11 | 32 mm | 33 | |
| 244.32.038.11 | 32 mm | 38 | |
| 244.32.044.11 | 32 mm | 44 | |
| 244.32.048.11 | 32 mm | 48 | |
| 244.32.061.11 | 32 mm | 61 | |
| 244.32.072.11 | 32 mm | 72 | |
| 244.32.080.11 | 32 mm | 80 | |
| 244.40.027.11 | 40 mm | 27 | |
| 244.40.033.11 | 40 mm | 33 | |
| 244.40.038.11 | 40 mm | 38 | |
| 244.40.044.11 | 40 mm | 44 | |
| 244.40.048.11 | 40 mm | 48 | |
| 244.40.061.11 | 40 mm | 61 | |
| 244.40.072.11 | 40 mm | 72 | |
| 244.40.080.11 | 40 mm | 80 |
