Altezza telaio = 105 mm

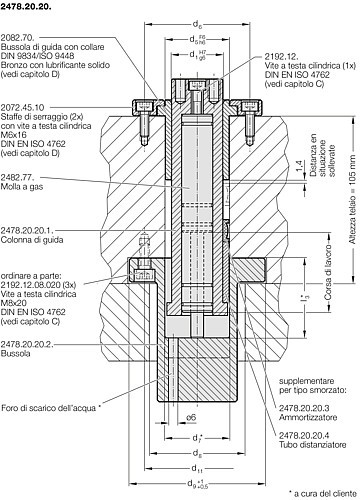

A seconda dell’altezza del telaio e del tipo di inserimento della bussola 2478.20.20.2. (I3 – cavità nel telaio o spazio libero nel pezzo fuso), varia la profondità della cavità per la determinazione della corsa di sollevamento.

Dimensione 2* - versione, smorzata

Corsa massima di sollevamento 66 mm
corsa di sollevamento 66 mm; altezza di distanza 0 mm
corsa di sollevamento 30 mm; altezza di distanza 36 mm

Dimensione 3* - versione, smorzata

Corsa massima di sollevamento 80 mm
corsa di sollevamento 80 mm; altezza di distanza 47 mm
corsa di sollevamento 70 mm; altezza di distanza 57 mm

Per rispettare la misura della distanza 1,4 mm nello stato sollevato (elemento di smorzamento rispetto alla bussola di guida) è necessario inserire un distanziale tra l‘elemento di smorzamento e la flangia della colonna di guida.

* L‘altezza di distanza viene regolata dal cliente (Lunghezza di dotazione 61 mm)
