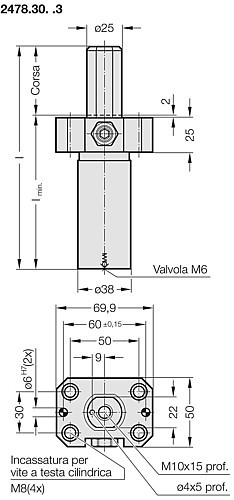

2478.30._.3 Estrattore
Descrizione:
La estrattore è utilizzato per strippaggio 2478.30.00170.3 di parti in lamiera, dopo l‘operazione di formatura (funzioni di piegatura Eg).
Ricarica del gas, ridurre e montaggio composito sono possibleness sopra il foglio tubo del cilindro. Nota:
I estrattori sono equipaggiati con una molla a gas del tipo «Power line» 2487.12.00170., la quale, dopo usurata, non è più riparabile e deve, perciò, venir sostituita integralmente.
Forza iniziale dell a molla: 170 daN
Fluido operativo per la messa in pressione: gas azoto - N2
Massima pressione di carica: 180 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 40 a 100 (a 20°C)
Massima velocità dello stelo del pistone:1,6 m/s
Corsa mass. utilizzabile: 100%
Per la determinazione delle forze della molla servirsi delle rappresentazioni grafiche.
La estrattore è utilizzato per strippaggio 2478.30.00170.3 di parti in lamiera, dopo l‘operazione di formatura (funzioni di piegatura Eg).
Ricarica del gas, ridurre e montaggio composito sono possibleness sopra il foglio tubo del cilindro. Nota:
I estrattori sono equipaggiati con una molla a gas del tipo «Power line» 2487.12.00170., la quale, dopo usurata, non è più riparabile e deve, perciò, venir sostituita integralmente.
Forza iniziale dell a molla: 170 daN
Fluido operativo per la messa in pressione: gas azoto - N2
Massima pressione di carica: 180 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 40 a 100 (a 20°C)
Massima velocità dello stelo del pistone:1,6 m/s
Corsa mass. utilizzabile: 100%
Per la determinazione delle forze della molla servirsi delle rappresentazioni grafiche.
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 6 articoli
| Numero articolo | Inizio forza elastica | HUB | Lunghezza | |
|---|---|---|---|---|
| 2478.30.00170.025.3 | 170 daN | 26 | 112 mm | |
| 2478.30.00170.038.3 | 170 daN | 39 | 138 mm | |
| 2478.30.00170.050.3 | 170 daN | 51 | 162 mm | |
| 2478.30.00170.080.3 | 170 daN | 81 | 225 mm | |
| 2478.30.00170.100.3 | 170 daN | 101 | 265 mm | |
| 2478.30.00170.125.3 | 170 daN | 126 | 315 mm |
