2480.35.00250. Molla a gas Standardizzate, con filettatura
Nota:

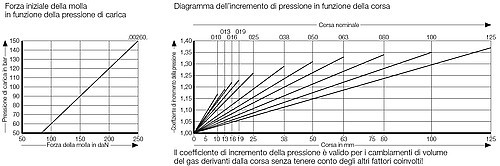

La forza iniziale della molla a 150 bar è pari a 260 daN
Numero d’ordine per il corredo dei ricambi: 2480.15.00250
(lunghezza corsa 13 non riparabile)
Fluido operativo per la messa in pressione:
gas azoto – N2
Massima pressione di carica: 150 bar
Minima pressione di carica: 20 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 80 a 100 (a 20°C)
Massima velocità dello stelo del pistone: 1,8 m/s Fissaggio:
Il fissaggio per mezzo di ghiera ad intagli 2480.005.00250 può venir effettuato con una, oppure anche con due ghiere. Nel caso che il foro di alloggiamento nella piastra sia stato realizzato senza filettatura, si rendono necessarie due ghiere, mentre nel caso che detto foro sia stato filettato con M 38 x 1,5 una sola ghiera sarà sufficiente. Il fissaggio a flangia filettata è paragonabile a quello con flangia fissa con l’ulteriore vantaggio di poter sempre aggiustare secondo necessità la posizione della molla e di poterla, altresi, bloccare dopo ogni regolazione. Nel fissaggio su attrezzi è sufficiente realizzare un alloggiamento passante con diametro maggiore di 38 mm e di eseguire 4 fori filettati M8. Il bloccaggio potrà venir assicurato da due spine speciali tenute forzate ciascuna da un grano.
La forza iniziale della molla a 150 bar è pari a 260 daN
Numero d’ordine per il corredo dei ricambi: 2480.15.00250
(lunghezza corsa 13 non riparabile)
Fluido operativo per la messa in pressione:
gas azoto – N2
Massima pressione di carica: 150 bar
Minima pressione di carica: 20 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 80 a 100 (a 20°C)
Massima velocità dello stelo del pistone: 1,8 m/s Fissaggio:
Il fissaggio per mezzo di ghiera ad intagli 2480.005.00250 può venir effettuato con una, oppure anche con due ghiere. Nel caso che il foro di alloggiamento nella piastra sia stato realizzato senza filettatura, si rendono necessarie due ghiere, mentre nel caso che detto foro sia stato filettato con M 38 x 1,5 una sola ghiera sarà sufficiente. Il fissaggio a flangia filettata è paragonabile a quello con flangia fissa con l’ulteriore vantaggio di poter sempre aggiustare secondo necessità la posizione della molla e di poterla, altresi, bloccare dopo ogni regolazione. Nel fissaggio su attrezzi è sufficiente realizzare un alloggiamento passante con diametro maggiore di 38 mm e di eseguire 4 fori filettati M8. Il bloccaggio potrà venir assicurato da due spine speciali tenute forzate ciascuna da un grano.
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 8 articoli
| Numero articolo | Inizio forza elastica | Corsa max | HUB | Diametro esterno | Diametro asta del pistone | L | |
|---|---|---|---|---|---|---|---|
| 2480.35.00250.013 | 260 daN | 12.7 mm | 13 | 38 mm | 15 mm | 75.4 mm | |
| 2480.35.00250.025 | 260 daN | 25 mm | 26 | 38 mm | 15 mm | 100 mm | |
| 2480.35.00250.038 | 260 daN | 38 mm | 39 | 38 mm | 15 mm | 126 mm | |
| 2480.35.00250.050 | 260 daN | 50 mm | 51 | 38 mm | 15 mm | 150 mm | |
| 2480.35.00250.063 | 260 daN | 63.5 mm | 64 | 38 mm | 15 mm | 177 mm | |
| 2480.35.00250.080 | 260 daN | 80 mm | 81 | 38 mm | 15 mm | 210 mm | |
| 2480.35.00250.100 | 260 daN | 100 mm | 101 | 38 mm | 15 mm | 250 mm | |
| 2480.35.00250.125 | 260 daN | 125 mm | 126 | 38 mm | 15 mm | 300 mm |
