2482.77. Molla a gas di piccola dimensione e con bassa forza della molla

2482.77. Molla a gas di piccola dimensione e con bassa forza della molla

Descrizione:
Le molle a gas sono contrassegnate mediante un codice di colori con i quali si indicano i diversi campi di forza da 30-50-70-90 daN.
Dal punto di vista costruttivo le molle dei diversi campi di forza hanno sempre lo stesso disegno; i diversi campi di forza derivano esclusivamente dalla carica di gas che è di differente pressione.
E’ possibile riprendere o ridurre la pressione di carica del gas attraverso la valvola posta nel fondo della molla.

Nota:
Quando usurata, la molla non è più riparabile e deve venir sostituita integralmente.
Fluido operativo per la messa in pressione:
gas azoto – N2
Massima pressione di carica: 180 bar
Minima pressione di carica: 10 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 100 a 150 (a 20°C)
Massima velocità dello stelo del pistone: 1,8 m/s

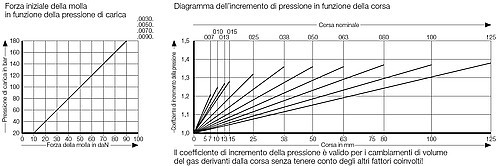

Andamento della forza della molla, vedi diagramma dell’incremento di pressione.
A richiesta del cliente, può venir fornita anche priva della carica di gas, N. d´ordine 2482.77.00000. ..., Colore: negro
In caso di collegamento del tubo flessibile, è necessario utilizzare il raccordo di collegamento 2480.00.22.06.06.10 (cono 24° micro).
1) Per l`identificazione della forza elastica e il montaggio di raschiatori supplementari

Numero articolo: 2482-77-
N. d’ordine
Inizio forza elastica
Corsa max
HUB
Lunghezza
Diametro asta del pistone
8 mm Ripristina
Diametro tubo cilindrico GDF
19 mm Ripristina
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.

Prodotti

Mostrando 1-10 di 50 articoli
Numero articolo Inizio forza elastica Corsa max HUB Lunghezza Diametro asta del pistone Diametro tubo cilindrico GDF
2482.77.00000.007 0 7 mm 8 56 mm 8 mm 19 mm
2482.77.00000.010 0 10 mm 11 62 mm 8 mm 19 mm
2482.77.00000.015 0 15 mm 16 72 mm 8 mm 19 mm
2482.77.00000.025 0 25 mm 26 92 mm 8 mm 19 mm
2482.77.00000.038 0 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00000.050 0 50 mm 51 142 mm 8 mm 19 mm
2482.77.00000.063 0 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00000.080 0 80 mm 81 205 mm 8 mm 19 mm
2482.77.00000.100 0 100 mm 101 245 mm 8 mm 19 mm
2482.77.00000.125 0 125 mm 126 295 mm 8 mm 19 mm
2482.77.00030.007 30 7 mm 8 56 mm 8 mm 19 mm
2482.77.00030.010 30 10 mm 11 62 mm 8 mm 19 mm
2482.77.00030.015 30 15 mm 16 72 mm 8 mm 19 mm
2482.77.00030.025 30 25 mm 26 92 mm 8 mm 19 mm
2482.77.00030.038 30 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00030.050 30 50 mm 51 142 mm 8 mm 19 mm
2482.77.00030.063 30 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00030.080 30 80 mm 81 205 mm 8 mm 19 mm
2482.77.00030.100 30 100 mm 101 245 mm 8 mm 19 mm
2482.77.00030.125 30 125 mm 126 295 mm 8 mm 19 mm
2482.77.00050.007 50 7 mm 8 56 mm 8 mm 19 mm
2482.77.00050.010 50 10 mm 11 62 mm 8 mm 19 mm
2482.77.00050.015 50 15 mm 16 72 mm 8 mm 19 mm
2482.77.00050.025 50 25 mm 26 92 mm 8 mm 19 mm
2482.77.00050.038 50 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00050.050 50 50 mm 51 142 mm 8 mm 19 mm
2482.77.00050.063 50 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00050.080 50 80 mm 81 205 mm 8 mm 19 mm
2482.77.00050.100 50 100 mm 101 245 mm 8 mm 19 mm
2482.77.00050.125 50 125 mm 126 295 mm 8 mm 19 mm
2482.77.00070.007 70 7 mm 8 56 mm 8 mm 19 mm
2482.77.00070.010 70 10 mm 11 62 mm 8 mm 19 mm
2482.77.00070.015 70 15 mm 16 72 mm 8 mm 19 mm
2482.77.00070.025 70 25 mm 26 92 mm 8 mm 19 mm
2482.77.00070.038 70 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00070.050 70 50 mm 51 142 mm 8 mm 19 mm
2482.77.00070.063 70 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00070.080 70 80 mm 81 205 mm 8 mm 19 mm
2482.77.00070.100 70 100 mm 101 245 mm 8 mm 19 mm
2482.77.00070.125 70 125 mm 126 295 mm 8 mm 19 mm
2482.77.00090.007 90 7 mm 8 56 mm 8 mm 19 mm
2482.77.00090.010 90 10 mm 11 62 mm 8 mm 19 mm
2482.77.00090.015 90 15 mm 16 72 mm 8 mm 19 mm
2482.77.00090.025 90 25 mm 26 92 mm 8 mm 19 mm
2482.77.00090.038 90 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00090.050 90 50 mm 51 142 mm 8 mm 19 mm
2482.77.00090.063 90 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00090.080 90 80 mm 81 205 mm 8 mm 19 mm
2482.77.00090.100 90 100 mm 101 245 mm 8 mm 19 mm
2482.77.00090.125 90 125 mm 126 295 mm 8 mm 19 mm
