2497.12.00500. Molla a gas CX -Compact Xtreme
Nuova generazione disponibile – vedi alternative di prodotto
Nota:

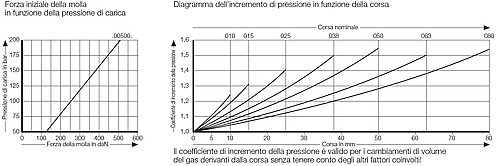

La forza iniziale della molla a 200 bar è pari a 500 daN
Numero d` ordine per il corredo di ricambio: 2497.12.00500
Per corse di lunghezza superiore a 25 mm, le molle a gas nell`utensile devono essere fissate sul fondo con gli appositi fori filettati.
Per realizzare il fissaggio sul fondo è necessario assicurare l` appoggio sull` intera area circolare del fondello del cilindro. Prima di montare la basetta adattatrice è necessario smontare la valvola della molla a gas.
Nel caso che dovessero insorgere delle vibrazioni le viti di fissaggio dovranno venir messe in sicurezza in maniera adeguata.
Fluido operativo per la messa in pressione:
gas azoto – N2
Massima pressione di carica: 200 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 70 a 200 (a 20°C)
Massima velocità dello stelo del pistone: 1,6 m/s
La forza iniziale della molla a 200 bar è pari a 500 daN
Numero d` ordine per il corredo di ricambio: 2497.12.00500
Per corse di lunghezza superiore a 25 mm, le molle a gas nell`utensile devono essere fissate sul fondo con gli appositi fori filettati.
Per realizzare il fissaggio sul fondo è necessario assicurare l` appoggio sull` intera area circolare del fondello del cilindro. Prima di montare la basetta adattatrice è necessario smontare la valvola della molla a gas.
Nel caso che dovessero insorgere delle vibrazioni le viti di fissaggio dovranno venir messe in sicurezza in maniera adeguata.
Fluido operativo per la messa in pressione:
gas azoto – N2
Massima pressione di carica: 200 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 70 a 200 (a 20°C)
Massima velocità dello stelo del pistone: 1,6 m/s
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 7 articoli

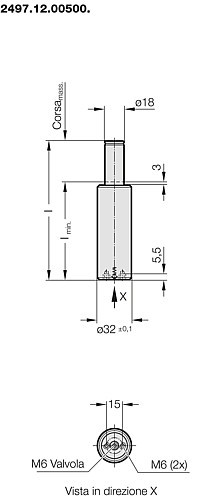

| Numero articolo | Inizio forza elastica | Corsa max | HUB | Diametro tubo cilindrico | Diametro asta del pistone | Lunghezza | |
|---|---|---|---|---|---|---|---|
| 2497.12.00500.010 | 500 daN | 10 mm | 11 | 32 mm | 18 mm | 75 mm | |
| 2497.12.00500.015 | 500 daN | 15 mm | 16 | 32 mm | 18 mm | 85 mm | |
| 2497.12.00500.025 | 500 daN | 25 mm | 26 | 32 mm | 18 mm | 105 mm | |
| 2497.12.00500.038 | 500 daN | 38 mm | 39 | 32 mm | 18 mm | 130 mm | |
| 2497.12.00500.050 | 500 daN | 50 mm | 51 | 32 mm | 18 mm | 155 mm | |
| 2497.12.00500.063 | 500 daN | 63 mm | 64 | 32 mm | 18 mm | 190 mm | |
| 2497.12.00500.080 | 500 daN | 80 mm | 81 | 32 mm | 18 mm | 225 mm |
