2497.12.01900. Molla a gas CX -Compact Xtreme
Nuova generazione disponibile – vedi alternative di prodotto
Nota:

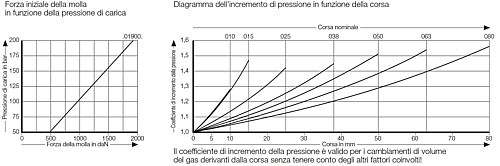

La forza iniziale della molla a 200 bar è pari a 1900 daN
Numero d` ordine per il corredo di ricambio: 2497.12.01900
Per corse di lunghezza superiore a 25 mm, le molle a gas nell`utensile devono essere fissate sul fondo con gli appositi fori filettati.
Per realizzare il fissaggio sul fondo è necessario assicurare l` appoggio sull` intera area circolare del fondello del cilindro. Prima di montare la basetta adattatrice è necessario smontare la valvola della molla a gas.
Nel caso che dovessero insorgere delle vibrazioni le viti di fissaggio dovranno venir messe in sicurezza in maniera adeguata.
Fluido operativo per la messa in pressione:
gas azoto – N2
Massima pressione di carica: 200 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 50 a 130 (a 20°C)
Massima velocità dello stelo del pistone: 1,6 m/s
La forza iniziale della molla a 200 bar è pari a 1900 daN
Numero d` ordine per il corredo di ricambio: 2497.12.01900
Per corse di lunghezza superiore a 25 mm, le molle a gas nell`utensile devono essere fissate sul fondo con gli appositi fori filettati.
Per realizzare il fissaggio sul fondo è necessario assicurare l` appoggio sull` intera area circolare del fondello del cilindro. Prima di montare la basetta adattatrice è necessario smontare la valvola della molla a gas.
Nel caso che dovessero insorgere delle vibrazioni le viti di fissaggio dovranno venir messe in sicurezza in maniera adeguata.
Fluido operativo per la messa in pressione:
gas azoto – N2
Massima pressione di carica: 200 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 50 a 130 (a 20°C)
Massima velocità dello stelo del pistone: 1,6 m/s
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 7 articoli

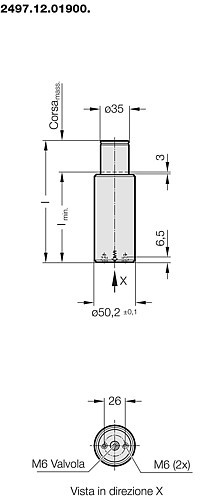

| Numero articolo | Inizio forza elastica | Corsa max | HUB | Diametro tubo cilindrico | Diametro asta del pistone | Lunghezza | |
|---|---|---|---|---|---|---|---|
| 2497.12.01900.010 | 1900 daN | 10 mm | 11 | 50.2 mm | 35 mm | 80 mm | |
| 2497.12.01900.015 | 1900 daN | 15 mm | 16 | 50.2 mm | 35 mm | 95 mm | |
| 2497.12.01900.025 | 1900 daN | 25 mm | 26 | 50.2 mm | 35 mm | 115 mm | |
| 2497.12.01900.038 | 1900 daN | 38 mm | 39 | 50.2 mm | 35 mm | 150 mm | |
| 2497.12.01900.050 | 1900 daN | 50 mm | 51 | 50.2 mm | 35 mm | 175 mm | |
| 2497.12.01900.063 | 1900 daN | 63 mm | 64 | 50.2 mm | 35 mm | 205 mm | |
| 2497.12.01900.080 | 1900 daN | 80 mm | 81 | 50.2 mm | 35 mm | 245 mm |
