2482.72. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

2482.72. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

Nowa generacja dostępna – zobacz alternatywy produktów
Opis:
Sprężyny gazowe posiadają barwne oznaczenia odpowiadające zakresom siły nacisku 13-25-38-50 daN.
Pod względem konstrukcyjnym wszystkie mechanizmy podnoszenia elementów o różnych siłach nacisku sprężyn są zaprojektowane jednakowo, a różnice siły wynikają wyłącznie z różnych wartości ciśnienia napełniania.
Istnieje możliwość uzupełniania stanu gazu i redukcji ciśnienia od strony dolnej.

Uwaga:
Sprężyna nie nadaje się do regeneracji i w przypadku zużycia musi być wymieniona na nową.

Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 180 bar
Min. ciśnienie napełniania: 20 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 40 do 100 (w temp. 20°C)
Maks. prędkość pręta tłoka: 1,6 m/s

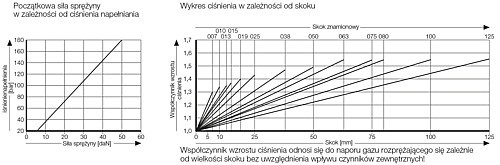

Obliczanie sił sprężyn – zob. wykres.

Na życzenie klienta dostarczany jest element nienapełniony medium, nr katalogowy 2482.72.00000...., oznaczenie kolorem czarnym

SKU: 2482-72-
Nr katalogowy
Początkowa siła sprężyny
HUB
Długość
Średnica tłoczyska
6 mm Resetuj
Średnica rurki cylindrycznej
12 mm Resetuj
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.

Produkty

Pokazuje 1-10 z 65 pozycje
SKU Początkowa siła sprężyny HUB Długość Średnica tłoczyska Średnica rurki cylindrycznej
2482.72.00000.007 0 8 56 mm 6 mm 12 mm
2482.72.00000.010 0 11 62 mm 6 mm 12 mm
2482.72.00000.013 0 13 67.4 mm 6 mm 12 mm
2482.72.00000.015 0 16 72 mm 6 mm 12 mm
2482.72.00000.019 0 20 80 mm 6 mm 12 mm
2482.72.00000.025 0 26 92 mm 6 mm 12 mm
2482.72.00000.038 0 39 118 mm 6 mm 12 mm
2482.72.00000.050 0 51 142 mm 6 mm 12 mm
2482.72.00000.063 0 64 172 mm 6 mm 12 mm
2482.72.00000.075 0 76 195 mm 6 mm 12 mm
2482.72.00000.080 0 81 205 mm 6 mm 12 mm
2482.72.00000.100 0 101 245 mm 6 mm 12 mm
2482.72.00000.125 0 126 295 mm 6 mm 12 mm
2482.72.00013.007 13 8 56 mm 6 mm 12 mm
2482.72.00013.010 13 11 62 mm 6 mm 12 mm
2482.72.00013.013 13 13 67.4 mm 6 mm 12 mm
2482.72.00013.015 13 16 72 mm 6 mm 12 mm
2482.72.00013.019 13 20 80 mm 6 mm 12 mm
2482.72.00013.025 13 26 92 mm 6 mm 12 mm
2482.72.00013.038 13 39 118 mm 6 mm 12 mm
2482.72.00013.050 13 51 142 mm 6 mm 12 mm
2482.72.00013.063 13 64 172 mm 6 mm 12 mm
2482.72.00013.075 13 76 195 mm 6 mm 12 mm
2482.72.00013.080 13 81 205 mm 6 mm 12 mm
2482.72.00013.100 13 101 245 mm 6 mm 12 mm
2482.72.00013.125 13 126 295 mm 6 mm 12 mm
2482.72.00025.007 25 8 56 mm 6 mm 12 mm
2482.72.00025.010 25 11 62 mm 6 mm 12 mm
2482.72.00025.013 25 13 67.4 mm 6 mm 12 mm
2482.72.00025.015 25 16 72 mm 6 mm 12 mm
2482.72.00025.019 25 20 80 mm 6 mm 12 mm
2482.72.00025.025 25 26 92 mm 6 mm 12 mm
2482.72.00025.038 25 39 118 mm 6 mm 12 mm
2482.72.00025.050 25 51 142 mm 6 mm 12 mm
2482.72.00025.063 25 64 172 mm 6 mm 12 mm
2482.72.00025.075 25 76 195 mm 6 mm 12 mm
2482.72.00025.080 25 81 205 mm 6 mm 12 mm
2482.72.00025.100 25 101 245 mm 6 mm 12 mm
2482.72.00025.125 25 126 295 mm 6 mm 12 mm
2482.72.00038.007 38 8 56 mm 6 mm 12 mm
2482.72.00038.010 38 11 62 mm 6 mm 12 mm
2482.72.00038.013 38 13 67.4 mm 6 mm 12 mm
2482.72.00038.015 38 16 72 mm 6 mm 12 mm
2482.72.00038.019 38 20 80 mm 6 mm 12 mm
2482.72.00038.025 38 26 92 mm 6 mm 12 mm
2482.72.00038.038 38 39 118 mm 6 mm 12 mm
2482.72.00038.050 38 51 142 mm 6 mm 12 mm
2482.72.00038.063 38 64 172 mm 6 mm 12 mm
2482.72.00038.075 38 76 195 mm 6 mm 12 mm
2482.72.00038.080 38 81 205 mm 6 mm 12 mm
2482.72.00038.100 38 101 245 mm 6 mm 12 mm
2482.72.00038.125 38 126 295 mm 6 mm 12 mm
2482.72.00050.007 50 8 56 mm 6 mm 12 mm
2482.72.00050.010 50 11 62 mm 6 mm 12 mm
2482.72.00050.013 50 13 67.4 mm 6 mm 12 mm
2482.72.00050.015 50 16 72 mm 6 mm 12 mm
2482.72.00050.019 50 20 80 mm 6 mm 12 mm
2482.72.00050.025 50 26 92 mm 6 mm 12 mm
2482.72.00050.038 50 39 118 mm 6 mm 12 mm
2482.72.00050.050 50 51 142 mm 6 mm 12 mm
2482.72.00050.063 50 64 172 mm 6 mm 12 mm
2482.72.00050.075 50 76 195 mm 6 mm 12 mm
2482.72.00050.080 50 81 205 mm 6 mm 12 mm
2482.72.00050.100 50 101 245 mm 6 mm 12 mm
2482.72.00050.125 50 126 295 mm 6 mm 12 mm
