2482.76. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

2482.76. Sprężyna gazowa małowymiarowa, o niewielkiej sile nacisku

Opis:
Sprężyny gazowe posiadają barwne oznaczenia odpowiadające zakresom siły nacisku 18-35-50-70 daN.
Pod względem konstrukcyjnym wszystkie mechanizmy podnoszenia elementów o różnych siłach nacisku sprężyn są zaprojektowane jednakowo, a różnice siły wynikają wyłącznie z różnych wartości ciśnienia napełniania.
Istnieje możliwość uzupełniania stanu gazu i redukcji ciśnienia od strony dolnej.

Uwaga:
Sprężyna nie nadaje się do regeneracji i w przypadku zużycia musi być wymieniona na nową.
Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 180 bar
Min. ciśnienie napełniania: 20 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 100 do 150 (w temp. 20°C)
Maks. prędkość pręta tłoka: 1,8 m/s

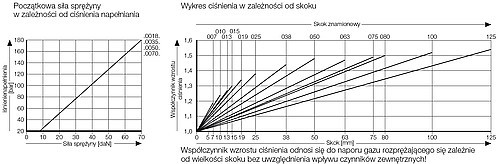

Obliczanie sił sprężyn – zob. wykres.
Na życzenie klienta dostarczany jest element nienapełniony medium, nr katalogowy 2482.76.00000. ..., oznaczenie kolorem czarnym
W przypadku podłączenia węża należy zastosować złączkę przyłączeniową 2480.00.22.06.06.10 (stożek 24° mikro).
1) Do oznaczenia siły sprężyny i montażu dodatkowych zgarniaków

SKU: 2482-76-
Nr katalogowy
Początkowa siła sprężyny
HUB
Średnica tłoczyska
7 mm Resetuj
Średnica rurki cylindrycznej sprężyny gazowej
15 mm Resetuj
Długość
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.

Produkty

Pokazuje 1-10 z 65 pozycje
SKU Początkowa siła sprężyny HUB Średnica tłoczyska Średnica rurki cylindrycznej sprężyny gazowej Długość
2482.76.00000.007 0 8 7 mm 15 mm 56 mm
2482.76.00000.010 0 11 7 mm 15 mm 62 mm
2482.76.00000.013 0 13 7 mm 15 mm 67.4 mm
2482.76.00000.015 0 16 7 mm 15 mm 72 mm
2482.76.00000.019 0 20 7 mm 15 mm 80 mm
2482.76.00000.025 0 26 7 mm 15 mm 92 mm
2482.76.00000.038 0 39 7 mm 15 mm 118 mm
2482.76.00000.050 0 51 7 mm 15 mm 142 mm
2482.76.00000.063 0 64 7 mm 15 mm 172 mm
2482.76.00000.075 0 76 7 mm 15 mm 195 mm
2482.76.00000.080 0 81 7 mm 15 mm 205 mm
2482.76.00000.100 0 101 7 mm 15 mm 245 mm
2482.76.00000.125 0 126 7 mm 15 mm 295 mm
2482.76.00018.007 18 8 7 mm 15 mm 56 mm
2482.76.00018.010 18 11 7 mm 15 mm 62 mm
2482.76.00018.013 18 13 7 mm 15 mm 67.4 mm
2482.76.00018.015 18 16 7 mm 15 mm 72 mm
2482.76.00018.019 18 20 7 mm 15 mm 80 mm
2482.76.00018.025 18 26 7 mm 15 mm 92 mm
2482.76.00018.038 18 39 7 mm 15 mm 118 mm
2482.76.00018.050 18 51 7 mm 15 mm 142 mm
2482.76.00018.063 18 64 7 mm 15 mm 172 mm
2482.76.00018.075 18 76 7 mm 15 mm 195 mm
2482.76.00018.080 18 81 7 mm 15 mm 205 mm
2482.76.00018.100 18 101 7 mm 15 mm 245 mm
2482.76.00018.125 18 126 7 mm 15 mm 295 mm
2482.76.00035.007 35 8 7 mm 15 mm 56 mm
2482.76.00035.010 35 11 7 mm 15 mm 62 mm
2482.76.00035.013 35 13 7 mm 15 mm 67.4 mm
2482.76.00035.015 35 16 7 mm 15 mm 72 mm
2482.76.00035.019 35 20 7 mm 15 mm 80 mm
2482.76.00035.025 35 26 7 mm 15 mm 92 mm
2482.76.00035.038 35 39 7 mm 15 mm 118 mm
2482.76.00035.050 35 51 7 mm 15 mm 142 mm
2482.76.00035.063 35 64 7 mm 15 mm 172 mm
2482.76.00035.075 35 76 7 mm 15 mm 195 mm
2482.76.00035.080 35 81 7 mm 15 mm 205 mm
2482.76.00035.100 35 101 7 mm 15 mm 245 mm
2482.76.00035.125 35 126 7 mm 15 mm 295 mm
2482.76.00050.007 50 8 7 mm 15 mm 56 mm
2482.76.00050.010 50 11 7 mm 15 mm 62 mm
2482.76.00050.013 50 13 7 mm 15 mm 67.4 mm
2482.76.00050.015 50 16 7 mm 15 mm 72 mm
2482.76.00050.019 50 20 7 mm 15 mm 80 mm
2482.76.00050.025 50 26 7 mm 15 mm 92 mm
2482.76.00050.038 50 39 7 mm 15 mm 118 mm
2482.76.00050.050 50 51 7 mm 15 mm 142 mm
2482.76.00050.063 50 64 7 mm 15 mm 172 mm
2482.76.00050.075 50 76 7 mm 15 mm 195 mm
2482.76.00050.080 50 81 7 mm 15 mm 205 mm
2482.76.00050.100 50 101 7 mm 15 mm 245 mm
2482.76.00050.125 50 126 7 mm 15 mm 295 mm
2482.76.00070.007 70 8 7 mm 15 mm 56 mm
2482.76.00070.010 70 11 7 mm 15 mm 62 mm
2482.76.00070.013 70 13 7 mm 15 mm 67.4 mm
2482.76.00070.015 70 16 7 mm 15 mm 72 mm
2482.76.00070.019 70 20 7 mm 15 mm 80 mm
2482.76.00070.025 70 26 7 mm 15 mm 92 mm
2482.76.00070.038 70 39 7 mm 15 mm 118 mm
2482.76.00070.050 70 51 7 mm 15 mm 142 mm
2482.76.00070.063 70 64 7 mm 15 mm 172 mm
2482.76.00070.075 70 76 7 mm 15 mm 195 mm
2482.76.00070.080 70 81 7 mm 15 mm 205 mm
2482.76.00070.100 70 101 7 mm 15 mm 245 mm
2482.76.00070.125 70 126 7 mm 15 mm 295 mm
