2276. Unità di posizionamento conformi a Norma Mercedes-Benz
Descrizione:
L’unità di posizionamento serve per realizzare un esatto posiziona-mento dello sbozzo in lamiera.
Essa viene costruita in due misure.
L’unità di posizionamento 10 (2276.1.) può venir impiegata per diametri di foro da 5 a 10 mm e come prodotto completo viene fornita con la quota d = 9,8 mm.
L’unità di posizionamento 16 (2276.2.) viene impiegata per diametri >10 mm fino al massimo di 16 mm e come prodotto completo viene fornita con la quota d = 15,8 mm.
Eventuali diametri minori dovranno venir realizzati mediante rettifica nell’officina di attrezzeria. Materiale:
Bussola: 1.3505
Durezza 58 ± 2 HRC
Spina di posizionamento vera e propria: 1.2550
Durezza 50 ± 2 HRC Esecuzione:

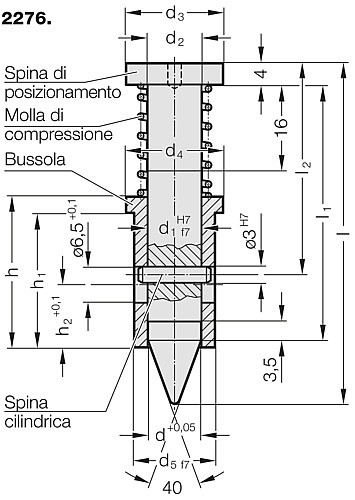

L’unità di posizionamento si compone dei seguenti pezzi elementari:
Spina di posizionamento vera e propria, bussola, molla di compressione, spina cilindrica.
L’unità di posizionamento serve per realizzare un esatto posiziona-mento dello sbozzo in lamiera.
Essa viene costruita in due misure.
L’unità di posizionamento 10 (2276.1.) può venir impiegata per diametri di foro da 5 a 10 mm e come prodotto completo viene fornita con la quota d = 9,8 mm.
L’unità di posizionamento 16 (2276.2.) viene impiegata per diametri >10 mm fino al massimo di 16 mm e come prodotto completo viene fornita con la quota d = 15,8 mm.
Eventuali diametri minori dovranno venir realizzati mediante rettifica nell’officina di attrezzeria. Materiale:
Bussola: 1.3505
Durezza 58 ± 2 HRC
Spina di posizionamento vera e propria: 1.2550
Durezza 50 ± 2 HRC Esecuzione:
L’unità di posizionamento si compone dei seguenti pezzi elementari:
Spina di posizionamento vera e propria, bussola, molla di compressione, spina cilindrica.
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 2 articoli
| Numero articolo | Diametro nominale | Lunghezza tot. | |
|---|---|---|---|
| 2276.1.A.0980 | 10 mm | 63.2 mm | |
| 2276.2.B.1580 | 16 mm | 72.5 mm |
