2478.25.00090. Unità di sollevamento con guida per colonna
Descrizione:
La regolazione della pressione di riempimento e la disposizione delle unità possono essere effettuate mediante il fondo del tubo cilindrico. Per il fissaggio della guida del nastro sul pannello dell`unità di sollevamento è necessario utilizzare i filetti previsti. Raccomandiamo di posare la guida del nastro su una larghezza massima del materiale di +0,4 mm (0,2 mm per lato) (vista X). Onde evitare una stima eccessiva, in caso di utilizzo di più unità di sollevamento è opportuno eseguire la spinatura di una sola unità per pezzo. Nota:
L`unità di sollevamento è dotata della molla a gas di tipo 2482.74.00090, non riparabile in caso di usura e che deve portanto essere completamente sostituita.
Forza iniziale dell a molla: 90 daN
Fluido operativo per la messa in pressione: Gas azoto - N2
Massima pressione di carica: 180 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 40 a 100 (a 20°C)

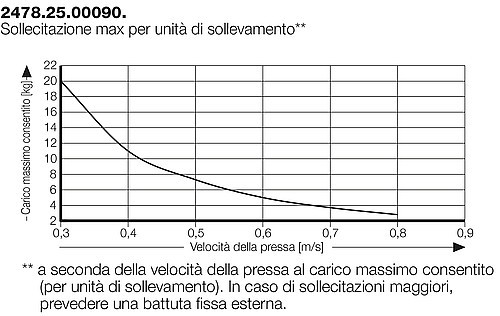

Massima velocità dello stelo del pistone: vedi diagramma
Corsa mass. utilizzabile: 95%
Per quanto riguarda la determinazione delle forze elastiche si rimanda all`immagine di cui al capitolo F - 2482.74.
La regolazione della pressione di riempimento e la disposizione delle unità possono essere effettuate mediante il fondo del tubo cilindrico. Per il fissaggio della guida del nastro sul pannello dell`unità di sollevamento è necessario utilizzare i filetti previsti. Raccomandiamo di posare la guida del nastro su una larghezza massima del materiale di +0,4 mm (0,2 mm per lato) (vista X). Onde evitare una stima eccessiva, in caso di utilizzo di più unità di sollevamento è opportuno eseguire la spinatura di una sola unità per pezzo. Nota:
L`unità di sollevamento è dotata della molla a gas di tipo 2482.74.00090, non riparabile in caso di usura e che deve portanto essere completamente sostituita.
Forza iniziale dell a molla: 90 daN
Fluido operativo per la messa in pressione: Gas azoto - N2
Massima pressione di carica: 180 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 40 a 100 (a 20°C)
Massima velocità dello stelo del pistone: vedi diagramma
Corsa mass. utilizzabile: 95%
Per quanto riguarda la determinazione delle forze elastiche si rimanda all`immagine di cui al capitolo F - 2482.74.
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 8 articoli
| Numero articolo | Corsa max | SA | Altezza | Lunghezza piastra base | Lunghezza traversa | |
|---|---|---|---|---|---|---|
| 2478.25.00090.025 | 23 mm | 24 | 64 mm | 160 mm | 115 mm | |
| 2478.25.00090.038 | 36 mm | 37 | 77 mm | 160 mm | 160 mm | |
| 2478.25.00090.050 | 48 mm | 49 | 89 mm | 160 mm | 160 mm | |
| 2478.25.00090.063 | 61.5 mm | 62 | 102.5 mm | 160 mm | 160 mm | |
| 2478.25.00090.080 | 78 mm | 79 | 119 mm | 160 mm | 160 mm | |
| 2478.25.00090.100 | 98 mm | 99 | 139 mm | 160 mm | 160 mm | |
| 2478.25.00090.125 | 123 mm | 124 | 164 mm | 160 mm | 160 mm | |
| 2478.25.00090.150 | 148 mm | 149 | 189 mm | 160 mm | 160 mm |
