2478.25.00200. Unità di sollevamento con guida per colonna
Descrizione:

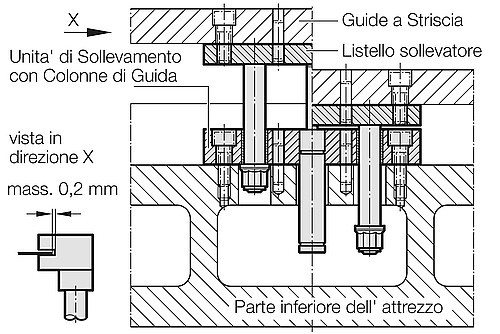

La regolazione della pressione di riempimento e la disposizione delle unità possono essere effettuate mediante il fondo del tubo cilindrico. Per il fissaggio della guida del nastro sul pannello dell`unità di sollevamento è necessario utilizzare i filetti previsti. Raccomandiamo di posare la guida del nastro su una larghezza massima del materiale di +0,4 mm (0,2 mm per lato) (vista X). Onde evitare una stima eccessiva, in caso di utilizzo di più unità di sollevamento è opportuno eseguire la spinatura di una sola unità per pezzo. Nota:
L`unità di sollevamento è dotata della molla a gas di tipo 2480.21.00200.
Forza iniziale dell a molla: 200 daN
Fluido operativo per la messa in pressione: Gas azoto - N2
Massima pressione di carica: 180 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 80 a 100 (a 20°C)

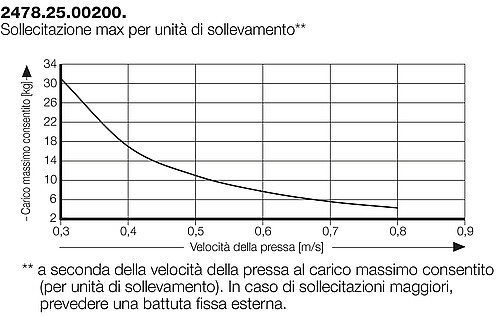

Massima velocità dello stelo del pistone: vedi diagramma
Corsa mass. utilizzabile: 95%
Numero d’ordine per il corredo dei ricambi: 2480.21.00150
Per quanto riguarda la determinazione delle forze elastiche si rimanda all`immagine di cui al capitolo F - 2480.21.
La regolazione della pressione di riempimento e la disposizione delle unità possono essere effettuate mediante il fondo del tubo cilindrico. Per il fissaggio della guida del nastro sul pannello dell`unità di sollevamento è necessario utilizzare i filetti previsti. Raccomandiamo di posare la guida del nastro su una larghezza massima del materiale di +0,4 mm (0,2 mm per lato) (vista X). Onde evitare una stima eccessiva, in caso di utilizzo di più unità di sollevamento è opportuno eseguire la spinatura di una sola unità per pezzo. Nota:
L`unità di sollevamento è dotata della molla a gas di tipo 2480.21.00200.
Forza iniziale dell a molla: 200 daN
Fluido operativo per la messa in pressione: Gas azoto - N2
Massima pressione di carica: 180 bar
Minima pressione di carica: 25 bar
Temperatura ambiente per il funzionamento:
da 0°C a +80°C
Incremento di forza per effetto della temperatura: ± 0,3%/°C
Corse al minuto, massime raccomandate:
da circa 80 a 100 (a 20°C)
Massima velocità dello stelo del pistone: vedi diagramma
Corsa mass. utilizzabile: 95%
Numero d’ordine per il corredo dei ricambi: 2480.21.00150
Per quanto riguarda la determinazione delle forze elastiche si rimanda all`immagine di cui al capitolo F - 2480.21.
Effettua il login per vedere prezzo e disponibilità e ordinare il prodotto.
Prodotti
Mostrando 1-10 di 10 articoli
| Numero articolo | S | SA | |
|---|---|---|---|
| 2478.25.00200.025 | 23 mm | 24 | |
| 2478.25.00200.038 | 36 mm | 37 | |
| 2478.25.00200.050 | 48 mm | 49 | |
| 2478.25.00200.063 | 61.5 mm | 62 | |
| 2478.25.00200.080 | 78 mm | 79 | |
| 2478.25.00200.100 | 98 mm | 99 | |
| 2478.25.00200.125 | 123 mm | 124 | |
| 2478.25.00200.150 | 148 mm | 149 | |
| 2478.25.00200.175 | 173 mm | 174 | |
| 2478.25.00200.200 | 198 mm | 199 |
