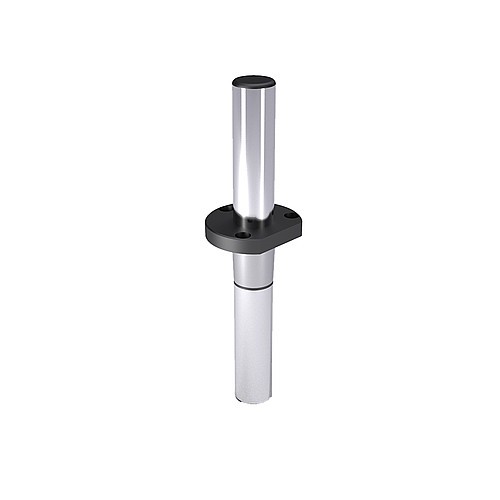

2020.64. Vodící sloupek s konickým středovým upevněním

2020.64. Vodící sloupek s konickým středovým upevněním

Materiál:
ocel, kalená 62 ± 2 HRC

Provedení:
jemně broušené

Upozornění:
Odpovídající upínací pouzdro 2021.64.
Používat šrouby DIN EN ISO 4762 12.9.
↗ Příklady vedení / předpětí viz. Klasifikace párování na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Ohýbací rovnice na začátku kapitoly D.

Toleranční pole:
žluté = .10
zelené = .20

Číslo výrobku: 2020-64-
Objednací číslo
Průměr vedení
Klasifikace
Délka s nákružkem (krátká)
Délka k nákružku (dlouhá)
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.

Výrobky

Zobrazeno 1-10 z 16 položky
Číslo výrobku Průměr vedení Klasifikace Délka s nákružkem (krátká) Délka k nákružku (dlouhá)
2020.64.025.102.143.10 25 mm žlutá 102 mm 143 mm
2020.64.025.102.143.20 25 mm zelená 102 mm 143 mm
2020.64.025.122.143.10 25 mm žlutá 122 mm 143 mm
2020.64.025.122.143.20 25 mm zelená 122 mm 143 mm
2020.64.032.102.143.10 32 mm žlutá 102 mm 143 mm
2020.64.032.102.143.20 32 mm zelená 102 mm 143 mm
2020.64.032.122.143.10 32 mm žlutá 122 mm 143 mm
2020.64.032.122.143.20 32 mm zelená 122 mm 143 mm
2020.64.032.122.153.10 32 mm žlutá 122 mm 153 mm
2020.64.032.122.153.20 32 mm zelená 122 mm 153 mm
2020.64.032.137.153.10 32 mm žlutá 137 mm 153 mm
2020.64.032.137.153.20 32 mm zelená 137 mm 153 mm
2020.64.032.142.153.10 32 mm žlutá 142 mm 153 mm
2020.64.032.142.153.20 32 mm zelená 142 mm 153 mm
2020.64.032.162.153.10 32 mm žlutá 162 mm 153 mm
2020.64.032.162.153.20 32 mm zelená 162 mm 153 mm
