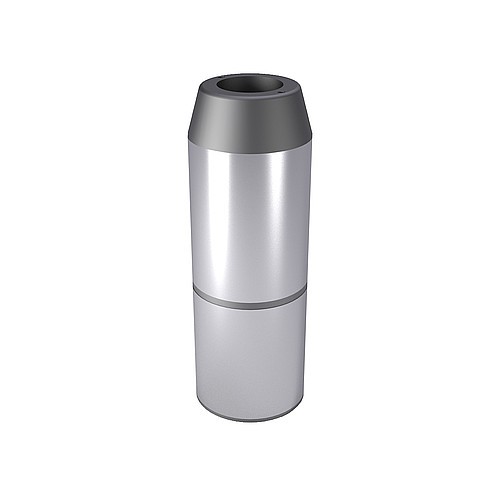

2022.15. Vodící sloupek s náběhem, VDI 3356
Materiál:
ocel, povrchově kaleno
Tvrdost povrchu: 60 + 4 HRC, Hloubka zakalení: 1,5 + 1 mm Provedení:
broušené
Ø d1 = 80 bez odlehčovacího otvoru s 1 závitem M12
od Ø d1 = 100 s odlehčovacím otvorem a 2 závity M8 Upozornění:
Vodící sloupky jsou určeny pouze pro použití se samomaznými pouzdry.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
ocel, povrchově kaleno
Tvrdost povrchu: 60 + 4 HRC, Hloubka zakalení: 1,5 + 1 mm Provedení:
broušené
Ø d1 = 80 bez odlehčovacího otvoru s 1 závitem M12
od Ø d1 = 100 s odlehčovacím otvorem a 2 závity M8 Upozornění:
Vodící sloupky jsou určeny pouze pro použití se samomaznými pouzdry.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 16 položky
| Číslo výrobku | Průměr vedení | Délka | |
|---|---|---|---|
| 2022.15.080.280 | 80 mm | 280 | |
| 2022.15.080.315 | 80 mm | 315 | |
| 2022.15.080.355 | 80 mm | 355 | |
| 2022.15.080.400 | 80 mm | 400 | |
| 2022.15.080.450 | 80 mm | 450 | |
| 2022.15.100.315 | 100 mm | 315 | |
| 2022.15.100.355 | 100 mm | 355 | |
| 2022.15.100.400 | 100 mm | 400 | |
| 2022.15.100.450 | 100 mm | 450 | |
| 2022.15.125.355 | 125 mm | 355 | |
| 2022.15.125.400 | 125 mm | 400 | |
| 2022.15.125.450 | 125 mm | 450 | |
| 2022.15.125.500 | 125 mm | 500 | |
| 2022.15.160.450 | 160 mm | 450 | |
| 2022.15.160.500 | 160 mm | 500 | |
| 2022.15.160.560 | 160 mm | 560 |
