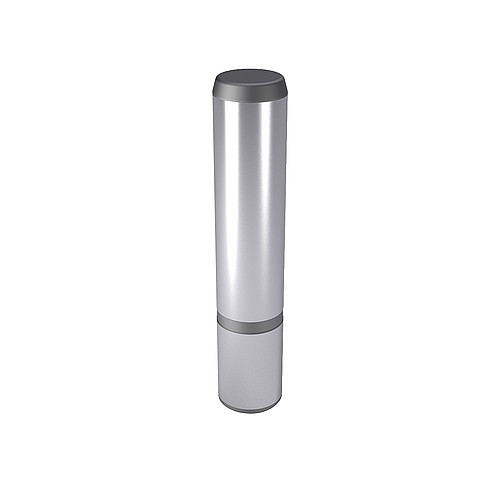

2022.19. Vodící sloupek pro velké nástroje, DIN 9833/ISO 9182-3
Materiál:
Ocel, povrchově kaleno
Tvrdost povrchu: 60 + 4 HRC, Hloubka zakalení: 1,5 + 1 mm Provedení:
broušené

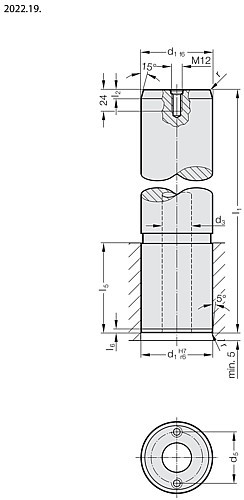

do Ø d1 = 80 bez odlehčovacího otvoru
na Ø d1 = 80 s 1 závitem M12
od Ø d1 = 100 s odlehčovacím otvorem a 2 závity M12 Upozornění:
Vodící sloupky jsou určeny pouze pro použití se samomaznými pouzdry.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Ocel, povrchově kaleno
Tvrdost povrchu: 60 + 4 HRC, Hloubka zakalení: 1,5 + 1 mm Provedení:
broušené
do Ø d1 = 80 bez odlehčovacího otvoru
na Ø d1 = 80 s 1 závitem M12
od Ø d1 = 100 s odlehčovacím otvorem a 2 závity M12 Upozornění:
Vodící sloupky jsou určeny pouze pro použití se samomaznými pouzdry.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 60 položky
| Číslo výrobku | Průměr vedení | Délka | |
|---|---|---|---|
| 2022.19.025.125 | 25 mm | 125 | |
| 2022.19.025.140 | 25 mm | 140 | |
| 2022.19.025.160 | 25 mm | 160 | |
| 2022.19.025.180 | 25 mm | 180 | |
| 2022.19.025.200 | 25 mm | 200 | |
| 2022.19.025.224 | 25 mm | 224 | |
| 2022.19.032.125 | 32 mm | 125 | |
| 2022.19.032.140 | 32 mm | 140 | |
| 2022.19.032.160 | 32 mm | 160 | |
| 2022.19.032.180 | 32 mm | 180 | |
| 2022.19.032.200 | 32 mm | 200 | |
| 2022.19.032.224 | 32 mm | 224 | |
| 2022.19.032.250 | 32 mm | 250 | |
| 2022.19.040.140 | 40 mm | 140 | |
| 2022.19.040.160 | 40 mm | 160 | |
| 2022.19.040.180 | 40 mm | 180 | |
| 2022.19.040.200 | 40 mm | 200 | |
| 2022.19.040.224 | 40 mm | 224 | |
| 2022.19.040.250 | 40 mm | 250 | |
| 2022.19.040.280 | 40 mm | 280 | |
| 2022.19.050.160 | 50 mm | 160 | |
| 2022.19.050.180 | 50 mm | 180 | |
| 2022.19.050.200 | 50 mm | 200 | |
| 2022.19.050.224 | 50 mm | 224 | |
| 2022.19.050.250 | 50 mm | 250 | |
| 2022.19.050.280 | 50 mm | 280 | |
| 2022.19.050.315 | 50 mm | 315 | |
| 2022.19.050.355 | 50 mm | 355 | |
| 2022.19.063.180 | 63 mm | 180 | |
| 2022.19.063.200 | 63 mm | 200 | |
| 2022.19.063.224 | 63 mm | 224 | |
| 2022.19.063.250 | 63 mm | 250 | |
| 2022.19.063.280 | 63 mm | 280 | |
| 2022.19.063.315 | 63 mm | 315 | |
| 2022.19.063.355 | 63 mm | 355 | |
| 2022.19.063.400 | 63 mm | 400 | |
| 2022.19.080.224 | 80 mm | 224 | |
| 2022.19.080.250 | 80 mm | 250 | |
| 2022.19.080.280 | 80 mm | 280 | |
| 2022.19.080.315 | 80 mm | 315 | |
| 2022.19.080.355 | 80 mm | 355 | |
| 2022.19.080.400 | 80 mm | 400 | |
| 2022.19.080.450 | 80 mm | 450 | |
| 2022.19.080.500 | 80 mm | 500 | |
| 2022.19.100.250 | 100 mm | 250 | |
| 2022.19.100.280 | 100 mm | 280 | |
| 2022.19.100.315 | 100 mm | 315 | |
| 2022.19.100.355 | 100 mm | 355 | |
| 2022.19.100.400 | 100 mm | 400 | |
| 2022.19.100.450 | 100 mm | 450 | |
| 2022.19.100.500 | 100 mm | 500 | |
| 2022.19.125.315 | 125 mm | 315 | |
| 2022.19.125.355 | 125 mm | 355 | |
| 2022.19.125.400 | 125 mm | 400 | |
| 2022.19.125.450 | 125 mm | 450 | |
| 2022.19.125.500 | 125 mm | 500 | |
| 2022.19.160.400 | 160 mm | 400 | |
| 2022.19.160.450 | 160 mm | 450 | |
| 2022.19.160.500 | 160 mm | 500 | |
| 2022.19.160.560 | 160 mm | 560 |
