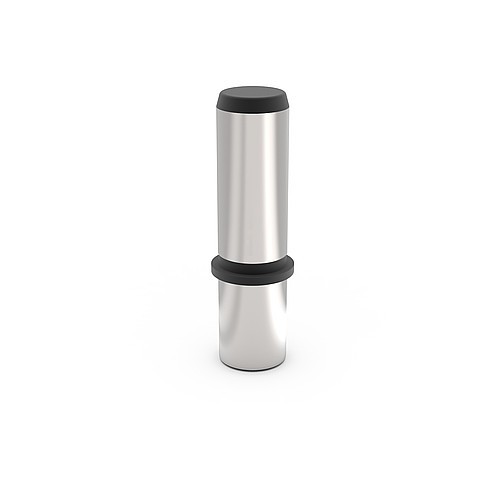

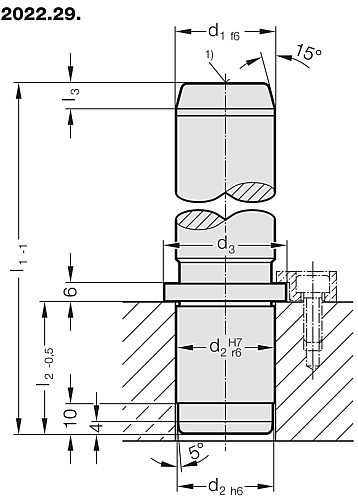

2022.29. Vodící sloupek s osazením, dle normy WDX
Materiál:
ocel, povrchově kaleno
Tvrdost povrchu: 60 + 4 HRC, Hloubka zakalení: 1,5 + 1 mm Provedení:
jemně broušené
Středicí důlky nejsou souosé s vnějším průměrem.
1) od Ø d1 = 80 – se závitem M12x18 na hloubku Upozornění:
Vodící sloupky jsou určeny pouze pro použití se samomaznými pouzdry.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.

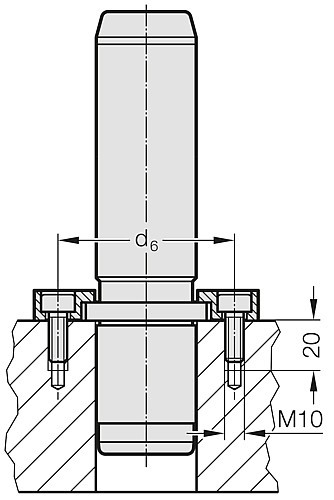

Objednací číslo pro vodící sloupek s nákružkem podle normy WDX s držážky: 2022.29.□□□.□□□.A Upevnění:
(objednat samostatně)
Držáčky s šroubů 2072.46 (M10 x 20 DIN EN ISO 4762)
do Ø d1 = 50 - 2 Držáčky
od Ø d1 = 63 - 3 Držáčky
ocel, povrchově kaleno
Tvrdost povrchu: 60 + 4 HRC, Hloubka zakalení: 1,5 + 1 mm Provedení:
jemně broušené
Středicí důlky nejsou souosé s vnějším průměrem.
1) od Ø d1 = 80 – se závitem M12x18 na hloubku Upozornění:
Vodící sloupky jsou určeny pouze pro použití se samomaznými pouzdry.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Objednací číslo pro vodící sloupek s nákružkem podle normy WDX s držážky: 2022.29.□□□.□□□.A Upevnění:
(objednat samostatně)
Držáčky s šroubů 2072.46 (M10 x 20 DIN EN ISO 4762)
do Ø d1 = 50 - 2 Držáčky
od Ø d1 = 63 - 3 Držáčky
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 44 položky
| Číslo výrobku | Průměr vedení | Délka | |
|---|---|---|---|
| 2022.29.025.125 | 25 mm | 125 | |
| 2022.29.025.140 | 25 mm | 140 | |
| 2022.29.025.160 | 25 mm | 160 | |
| 2022.29.025.180 | 25 mm | 180 | |
| 2022.29.025.200 | 25 mm | 200 | |
| 2022.29.025.224 | 25 mm | 224 | |
| 2022.29.032.140 | 32 mm | 140 | |
| 2022.29.032.160 | 32 mm | 160 | |
| 2022.29.032.180 | 32 mm | 180 | |
| 2022.29.032.200 | 32 mm | 200 | |
| 2022.29.032.224 | 32 mm | 224 | |
| 2022.29.032.250 | 32 mm | 250 | |
| 2022.29.040.160 | 40 mm | 160 | |
| 2022.29.040.180 | 40 mm | 180 | |
| 2022.29.040.200 | 40 mm | 200 | |
| 2022.29.040.224 | 40 mm | 224 | |
| 2022.29.040.250 | 40 mm | 250 | |
| 2022.29.040.280 | 40 mm | 280 | |
| 2022.29.050.160 | 50 mm | 160 | |
| 2022.29.050.180 | 50 mm | 180 | |
| 2022.29.050.200 | 50 mm | 200 | |
| 2022.29.050.224 | 50 mm | 224 | |
| 2022.29.050.250 | 50 mm | 250 | |
| 2022.29.050.280 | 50 mm | 280 | |
| 2022.29.050.315 | 50 mm | 315 | |
| 2022.29.063.200 | 63 mm | 200 | |
| 2022.29.063.224 | 63 mm | 224 | |
| 2022.29.063.250 | 63 mm | 250 | |
| 2022.29.063.280 | 63 mm | 280 | |
| 2022.29.063.315 | 63 mm | 315 | |
| 2022.29.063.355 | 63 mm | 355 | |
| 2022.29.063.400 | 63 mm | 400 | |
| 2022.29.080.224 | 80 mm | 224 | |
| 2022.29.080.250 | 80 mm | 250 | |
| 2022.29.080.280 | 80 mm | 280 | |
| 2022.29.080.315 | 80 mm | 315 | |
| 2022.29.080.355 | 80 mm | 355 | |
| 2022.29.080.400 | 80 mm | 400 | |
| 2022.29.080.500 | 80 mm | 500 | |
| 2022.29.100.280 | 100 mm | 280 | |
| 2022.29.100.315 | 100 mm | 315 | |
| 2022.29.100.355 | 100 mm | 355 | |
| 2022.29.100.400 | 100 mm | 400 | |
| 2022.29.100.500 | 100 mm | 500 |
