2024.94. Vodící jednotka s osazením MILLION GUIDE
Popis:
Vodící jednotky FIBRO Million Guide se používají všude tam, kde je vyžadována vysoká tuhost, stabilita a přesnost vedení.
Plochou jehličkového vedení jsou zajištěny dokonalé vlastnosti.
Pro rychlosti zdvihu do 50 m/min. a okolní teploty do 80°C. Materiál:
Válečková klec: Plast
Jehlové válečky: ocel, kalená
Vodící pouzdro: legovaná nástrojová ocel, kalená, 60 ± 2 HRC
Vodicí sloupek: legovaná nástrojová ocel, kalená, 60 ± 2 HRC
Podložka: ocel Provedení:

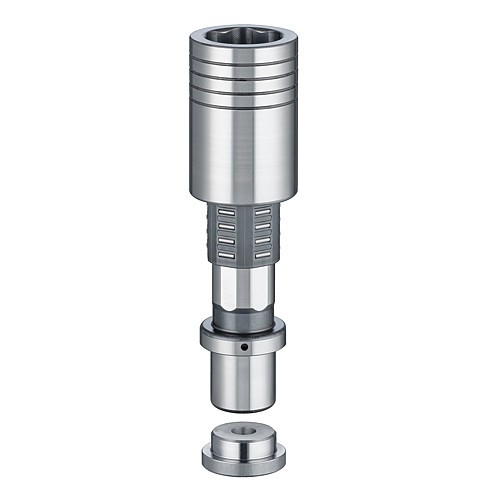

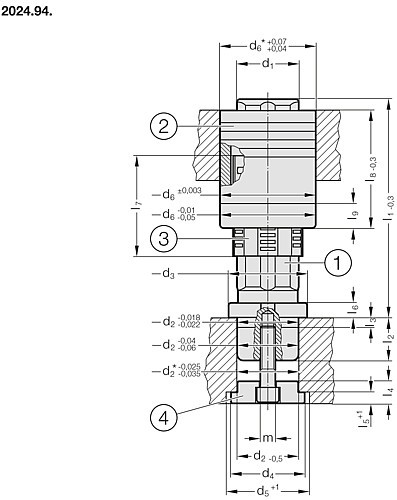

Vodící jednotka sestává z párovaného vodícího sloupku a pouzdra, klece jehlového ložiska a podložky pro upevnění vodícího sloupku. Šroub (2192.10./12.) se musí objednat zvlášt, je zavislý na tlouštce desky.

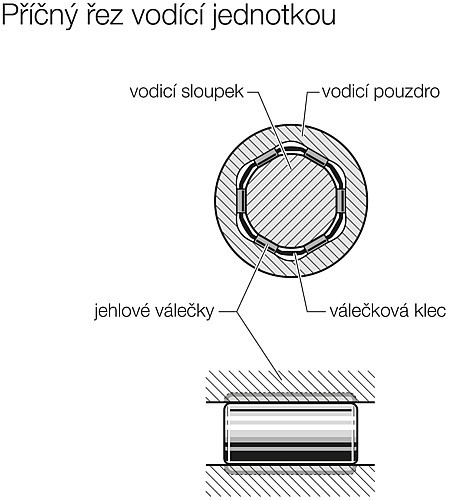

Vodící sloupek a pouzdro
Ø 16 s 4 vodících ploch
Ø 12, Ø 20 - Ø 60 s 6 vodících ploch
Ø 80 s 8 vodících ploch
proveden. Upozornění:
Montáž vodicích jednotek proveďte podle montážního návodu!
Vodicí pouzdro je nutno zalepit!
* Upínací otvor
Jako náhradní díl je možná pouze jehlová válečková klec.
Objednací číslo pro náhradní díl jehlová válečková klec viz tabulka.
Vodící jednotky FIBRO Million Guide se používají všude tam, kde je vyžadována vysoká tuhost, stabilita a přesnost vedení.
Plochou jehličkového vedení jsou zajištěny dokonalé vlastnosti.
Pro rychlosti zdvihu do 50 m/min. a okolní teploty do 80°C. Materiál:
Válečková klec: Plast
Jehlové válečky: ocel, kalená
Vodící pouzdro: legovaná nástrojová ocel, kalená, 60 ± 2 HRC
Vodicí sloupek: legovaná nástrojová ocel, kalená, 60 ± 2 HRC
Podložka: ocel Provedení:
Vodící jednotka sestává z párovaného vodícího sloupku a pouzdra, klece jehlového ložiska a podložky pro upevnění vodícího sloupku. Šroub (2192.10./12.) se musí objednat zvlášt, je zavislý na tlouštce desky.
Vodící sloupek a pouzdro
Ø 16 s 4 vodících ploch
Ø 12, Ø 20 - Ø 60 s 6 vodících ploch
Ø 80 s 8 vodících ploch
proveden. Upozornění:
Montáž vodicích jednotek proveďte podle montážního návodu!
Vodicí pouzdro je nutno zalepit!
* Upínací otvor
Jako náhradní díl je možná pouze jehlová válečková klec.
Objednací číslo pro náhradní díl jehlová válečková klec viz tabulka.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 82 položky
| Číslo výrobku | Průměr vedení | Délka vedení | |
|---|---|---|---|
| 2024.94.012.050 | 12 mm | 50 | |
| 2024.94.012.060 | 12 mm | 60 | |
| 2024.94.012.070 | 12 mm | 70 | |
| 2024.94.012.080 | 12 mm | 80 | |
| 2024.94.012.090 | 12 mm | 90 | |
| 2024.94.012.100 | 12 mm | 100 | |
| 2024.94.012.110 | 12 mm | 110 | |
| 2024.94.012.120 | 12 mm | 120 | |
| 2024.94.016.080 | 16 mm | 80 | |
| 2024.94.016.090 | 16 mm | 90 | |
| 2024.94.016.100 | 16 mm | 100 | |
| 2024.94.016.110 | 16 mm | 110 | |
| 2024.94.016.120 | 16 mm | 120 | |
| 2024.94.016.130 | 16 mm | 130 | |
| 2024.94.020.080 | 20 mm | 80 | |
| 2024.94.020.090 | 20 mm | 90 | |
| 2024.94.020.100 | 20 mm | 100 | |
| 2024.94.020.110 | 20 mm | 110 | |
| 2024.94.020.120 | 20 mm | 120 | |
| 2024.94.020.130 | 20 mm | 130 | |
| 2024.94.025.100 | 25 mm | 100 | |
| 2024.94.025.110 | 25 mm | 110 | |
| 2024.94.025.120 | 25 mm | 120 | |
| 2024.94.025.130 | 25 mm | 130 | |
| 2024.94.025.140 | 25 mm | 140 | |
| 2024.94.025.150 | 25 mm | 150 | |
| 2024.94.025.160 | 25 mm | 160 | |
| 2024.94.032.100 | 32 mm | 100 | |
| 2024.94.032.110 | 32 mm | 110 | |
| 2024.94.032.120 | 32 mm | 120 | |
| 2024.94.032.130 | 32 mm | 130 | |
| 2024.94.032.140 | 32 mm | 140 | |
| 2024.94.032.150 | 32 mm | 150 | |
| 2024.94.032.160 | 32 mm | 160 | |
| 2024.94.032.170 | 32 mm | 170 | |
| 2024.94.032.180 | 32 mm | 180 | |
| 2024.94.032.190 | 32 mm | 190 | |
| 2024.94.032.200 | 32 mm | 200 | |
| 2024.94.040.120 | 40 mm | 120 | |
| 2024.94.040.130 | 40 mm | 130 | |
| 2024.94.040.140 | 40 mm | 140 | |
| 2024.94.040.150 | 40 mm | 150 | |
| 2024.94.040.160 | 40 mm | 160 | |
| 2024.94.040.170 | 40 mm | 170 | |
| 2024.94.040.180 | 40 mm | 180 | |
| 2024.94.040.190 | 40 mm | 190 | |
| 2024.94.040.200 | 40 mm | 200 | |
| 2024.94.040.210 | 40 mm | 210 | |
| 2024.94.040.220 | 40 mm | 220 | |
| 2024.94.050.150 | 50 mm | 150 | |
| 2024.94.050.160 | 50 mm | 160 | |
| 2024.94.050.170 | 50 mm | 170 | |
| 2024.94.050.180 | 50 mm | 180 | |
| 2024.94.050.190 | 50 mm | 190 | |
| 2024.94.050.200 | 50 mm | 200 | |
| 2024.94.050.210 | 50 mm | 210 | |
| 2024.94.050.220 | 50 mm | 220 | |
| 2024.94.050.230 | 50 mm | 230 | |
| 2024.94.050.240 | 50 mm | 240 | |
| 2024.94.050.250 | 50 mm | 250 | |
| 2024.94.060.150 | 60 mm | 150 | |
| 2024.94.060.160 | 60 mm | 160 | |
| 2024.94.060.170 | 60 mm | 170 | |
| 2024.94.060.180 | 60 mm | 180 | |
| 2024.94.060.190 | 60 mm | 190 | |
| 2024.94.060.200 | 60 mm | 200 | |
| 2024.94.060.210 | 60 mm | 210 | |
| 2024.94.060.220 | 60 mm | 220 | |
| 2024.94.060.230 | 60 mm | 230 | |
| 2024.94.060.240 | 60 mm | 240 | |
| 2024.94.060.250 | 60 mm | 250 | |
| 2024.94.080.180 | 80 mm | 180 | |
| 2024.94.080.190 | 80 mm | 190 | |
| 2024.94.080.200 | 80 mm | 200 | |
| 2024.94.080.210 | 80 mm | 210 | |
| 2024.94.080.220 | 80 mm | 220 | |
| 2024.94.080.230 | 80 mm | 230 | |
| 2024.94.080.240 | 80 mm | 240 | |
| 2024.94.080.250 | 80 mm | 250 | |
| 2024.94.080.260 | 80 mm | 260 | |
| 2024.94.080.270 | 80 mm | 270 | |
| 2024.94.080.280 | 80 mm | 280 |
