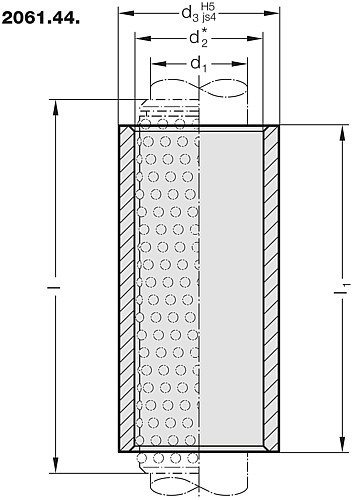

Provedení:
Vodící plochy honované.
Upínací průměr jemně broušený.

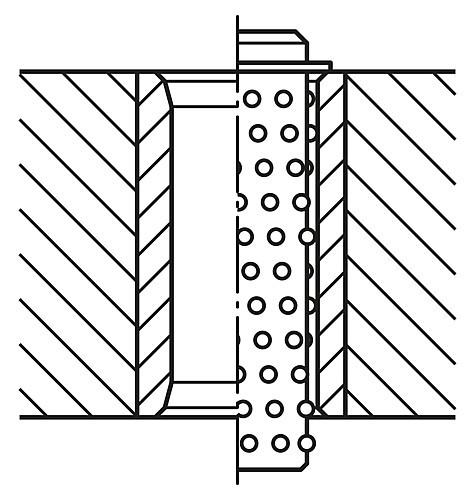

Lepení:
Polohové přesnosti pouzdra se dosáhne lícovaným otvorem posuvného uložení H5. Vhodné lepidlo (obj. č. 281.648) slouží výhradně k zajištění polohy.
Přednosti lícovaného lepení:
– vysoká přesnost a stabilita
– bezproblémová vyměnitelnost

Vodící pouzdro není vhodné k nalisování, došlo by k deformaci geometrie.

Upozornění:
↗ Popis kuličkového vedení na začátku kapitoly D.
*↗ Předpětí vedení viz. Klasifikace párování na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Ø 8 - Ø 12 nedodává se v červeném tolerančním poli = .30

Toleranční pole:
žluté = .10
zelené = .20
červené = .30
