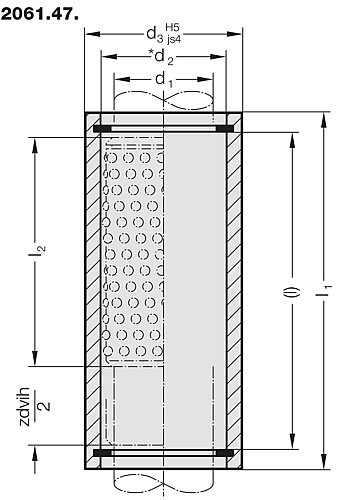

2061.47. Pouzdra kuličkových vedení, s omezením zdvihu
Materiál:
Nástrojová ocel, kalená 62 ± 2 HRC Provedení:
Vodící plochy honované.
Upínací průměr jemně broušený. Lepení:
Polohové přesnosti pouzdra se dosáhne lícovaným otvorem posuvného uložení H5. Vhodné lepidlo (obj. č. 281.648) slouží výhradně k zajištění polohy.
Přednosti lícovaného lepení:
– vysoká přesnost a stabilita
– bezproblémová vyměnitelnost
Vodící pouzdro není vhodné k nalisování, došlo by k deformaci geometrie. Upozornění:
↗ Popis kuličkového vedení na začátku kapitoly D.
*↗ Předpětí vedení viz. Klasifikace párování na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D. Toleranční pole:
žluté = .10
zelené = .20
červené = .30
Nástrojová ocel, kalená 62 ± 2 HRC Provedení:
Vodící plochy honované.
Upínací průměr jemně broušený. Lepení:
Polohové přesnosti pouzdra se dosáhne lícovaným otvorem posuvného uložení H5. Vhodné lepidlo (obj. č. 281.648) slouží výhradně k zajištění polohy.
Přednosti lícovaného lepení:
– vysoká přesnost a stabilita
– bezproblémová vyměnitelnost
Vodící pouzdro není vhodné k nalisování, došlo by k deformaci geometrie. Upozornění:
↗ Popis kuličkového vedení na začátku kapitoly D.
*↗ Předpětí vedení viz. Klasifikace párování na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D. Toleranční pole:
žluté = .10
zelené = .20
červené = .30
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 42 položky
| Číslo výrobku | Průměr vedení | Klasifikace | Montážní délka | |
|---|---|---|---|---|
| 2061.47.015.060.10 | 15 mm | žlutá | 60 mm | |
| 2061.47.015.060.20 | 15 mm | zelená | 60 mm | |
| 2061.47.015.060.30 | 15 mm | cervená | 60 mm | |
| 2061.47.016.060.10 | 16 mm | žlutá | 60 mm | |
| 2061.47.016.060.20 | 16 mm | zelená | 60 mm | |
| 2061.47.016.060.30 | 16 mm | cervená | 60 mm | |
| 2061.47.019.077.10 | 19 mm | žlutá | 77 mm | |
| 2061.47.019.077.20 | 19 mm | zelená | 77 mm | |
| 2061.47.019.077.30 | 19 mm | cervená | 77 mm | |
| 2061.47.020.077.10 | 20 mm | žlutá | 77 mm | |
| 2061.47.020.077.20 | 20 mm | zelená | 77 mm | |
| 2061.47.020.077.30 | 20 mm | cervená | 77 mm | |
| 2061.47.024.077.10 | 24 mm | žlutá | 77 mm | |
| 2061.47.024.077.20 | 24 mm | zelená | 77 mm | |
| 2061.47.024.077.30 | 24 mm | cervená | 77 mm | |
| 2061.47.025.077.10 | 25 mm | žlutá | 77 mm | |
| 2061.47.025.077.20 | 25 mm | zelená | 77 mm | |
| 2061.47.025.077.30 | 25 mm | cervená | 77 mm | |
| 2061.47.030.095.10 | 30 mm | žlutá | 95 mm | |
| 2061.47.030.095.20 | 30 mm | zelená | 95 mm | |
| 2061.47.030.095.30 | 30 mm | cervená | 95 mm | |
| 2061.47.032.095.10 | 32 mm | žlutá | 95 mm | |
| 2061.47.032.095.20 | 32 mm | zelená | 95 mm | |
| 2061.47.032.095.30 | 32 mm | cervená | 95 mm | |
| 2061.47.038.120.10 | 38 mm | žlutá | 120 mm | |
| 2061.47.038.120.20 | 38 mm | zelená | 120 mm | |
| 2061.47.038.120.30 | 38 mm | cervená | 120 mm | |
| 2061.47.040.120.10 | 40 mm | žlutá | 120 mm | |
| 2061.47.040.120.20 | 40 mm | zelená | 120 mm | |
| 2061.47.040.120.30 | 40 mm | cervená | 120 mm | |
| 2061.47.048.120.10 | 48 mm | žlutá | 120 mm | |
| 2061.47.048.120.20 | 48 mm | zelená | 120 mm | |
| 2061.47.048.120.30 | 48 mm | cervená | 120 mm | |
| 2061.47.050.120.10 | 50 mm | žlutá | 120 mm | |
| 2061.47.050.120.20 | 50 mm | zelená | 120 mm | |
| 2061.47.050.120.30 | 50 mm | cervená | 120 mm | |
| 2061.47.060.120.10 | 60 mm | žlutá | 120 mm | |
| 2061.47.060.120.20 | 60 mm | zelená | 120 mm | |
| 2061.47.060.120.30 | 60 mm | cervená | 120 mm | |
| 2061.47.063.120.10 | 63 mm | žlutá | 120 mm | |
| 2061.47.063.120.20 | 63 mm | zelená | 120 mm | |
| 2061.47.063.120.30 | 63 mm | cervená | 120 mm |
