206.49. Pouzdra kuličkových vedení, AFNOR

206.49. Pouzdra kuličkových vedení, AFNOR

Materiál:
Nástrojová ocel, kalená 62 ± 2 HRC

Provedení:
Vodící plochy honované.
Upínací průměr jemně broušený.

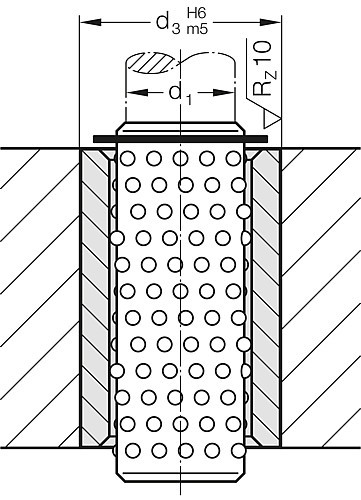

Lepení:
Polohové přesnosti pouzdra se dosáhne lícovaným otvorem posuvného uložení H6. Vhodné lepidlo (obj. č. 281.648) slouží výhradně k zajištění polohy.
Přednosti lícovaného lepení:
– vysoká přesnost a stabilita
– bezproblémová vyměnitelnost

Vodící pouzdro není vhodné k nalisování, došlo by k deformaci geometrie.

Upozornění:
↗ Popis kuličkového vedení na začátku kapitoly D.
*↗ Předpětí vedení viz. Klasifikace párování na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.

Toleranční pole:
žluté = .10
zelené = .20
červené = .30

Číslo výrobku: 206-49-
Objednací číslo
Průměr vedení
Klasifikace
Montážní délka
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.

Výrobky

Zobrazeno 1-10 z 99 položky
Číslo výrobku Průměr vedení Klasifikace Montážní délka
206.49.016.035.10 16 mm žlutá 35
206.49.016.035.20 16 mm zelená 35
206.49.016.035.30 16 mm cervená 35
206.49.016.040.10 16 mm žlutá 40
206.49.016.040.20 16 mm zelená 40
206.49.016.040.30 16 mm cervená 40
206.49.016.050.10 16 mm žlutá 50
206.49.016.050.20 16 mm zelená 50
206.49.016.050.30 16 mm cervená 50
206.49.016.060.10 16 mm žlutá 60
206.49.016.060.20 16 mm zelená 60
206.49.016.060.30 16 mm cervená 60
206.49.020.035.10 20 mm žlutá 35
206.49.020.035.20 20 mm zelená 35
206.49.020.035.30 20 mm cervená 35
206.49.020.040.10 20 mm žlutá 40
206.49.020.040.20 20 mm zelená 40
206.49.020.040.30 20 mm cervená 40
206.49.020.050.10 20 mm žlutá 50
206.49.020.050.20 20 mm zelená 50
206.49.020.050.30 20 mm cervená 50
206.49.020.060.10 20 mm žlutá 60
206.49.020.060.20 20 mm zelená 60
206.49.020.060.30 20 mm cervená 60
206.49.020.070.10 20 mm žlutá 70
206.49.020.070.20 20 mm zelená 70
206.49.020.070.30 20 mm cervená 70
206.49.020.080.10 20 mm žlutá 80
206.49.020.080.20 20 mm zelená 80
206.49.020.080.30 20 mm cervená 80
206.49.025.040.10 25 mm žlutá 40
206.49.025.040.20 25 mm zelená 40
206.49.025.040.30 25 mm cervená 40
206.49.025.050.10 25 mm žlutá 50
206.49.025.050.20 25 mm zelená 50
206.49.025.050.30 25 mm cervená 50
206.49.025.060.10 25 mm žlutá 60
206.49.025.060.20 25 mm zelená 60
206.49.025.060.30 25 mm cervená 60
206.49.025.070.10 25 mm žlutá 70
206.49.025.070.20 25 mm zelená 70
206.49.025.070.30 25 mm cervená 70
206.49.025.080.10 25 mm žlutá 80
206.49.025.080.20 25 mm zelená 80
206.49.025.080.30 25 mm cervená 80
206.49.025.090.10 25 mm žlutá 90
206.49.025.090.20 25 mm zelená 90
206.49.025.090.30 25 mm cervená 90
206.49.032.045.10 32 mm žlutá 45
206.49.032.045.20 32 mm zelená 45
206.49.032.045.30 32 mm cervená 45
206.49.032.060.10 32 mm žlutá 60
206.49.032.060.20 32 mm zelená 60
206.49.032.060.30 32 mm cervená 60
206.49.032.070.10 32 mm žlutá 70
206.49.032.070.20 32 mm zelená 70
206.49.032.070.30 32 mm cervená 70
206.49.032.080.10 32 mm žlutá 80
206.49.032.080.20 32 mm zelená 80
206.49.032.080.30 32 mm cervená 80
206.49.032.090.10 32 mm žlutá 90
206.49.032.090.20 32 mm zelená 90
206.49.032.090.30 32 mm cervená 90
206.49.032.100.10 32 mm žlutá 100
206.49.032.100.20 32 mm zelená 100
206.49.032.100.30 32 mm cervená 100
206.49.040.055.10 40 mm žlutá 55
206.49.040.055.20 40 mm zelená 55
206.49.040.055.30 40 mm cervená 55
206.49.040.070.10 40 mm žlutá 70
206.49.040.070.20 40 mm zelená 70
206.49.040.070.30 40 mm cervená 70
206.49.040.080.10 40 mm žlutá 80
206.49.040.080.20 40 mm zelená 80
206.49.040.080.30 40 mm cervená 80
206.49.040.090.10 40 mm žlutá 90
206.49.040.090.20 40 mm zelená 90
206.49.040.090.30 40 mm cervená 90
206.49.040.100.10 40 mm žlutá 100
206.49.040.100.20 40 mm zelená 100
206.49.040.100.30 40 mm cervená 100
206.49.040.120.10 40 mm žlutá 120
206.49.040.120.20 40 mm zelená 120
206.49.040.120.30 40 mm cervená 120
206.49.050.070.10 50 mm žlutá 70
206.49.050.070.20 50 mm zelená 70
206.49.050.070.30 50 mm cervená 70
206.49.050.080.10 50 mm žlutá 80
206.49.050.080.20 50 mm zelená 80
206.49.050.080.30 50 mm cervená 80
206.49.050.090.10 50 mm žlutá 90
206.49.050.090.20 50 mm zelená 90
206.49.050.090.30 50 mm cervená 90
206.49.050.100.10 50 mm žlutá 100
206.49.050.100.20 50 mm zelená 100
206.49.050.100.30 50 mm cervená 100
206.49.050.120.10 50 mm žlutá 120
206.49.050.120.20 50 mm zelená 120
206.49.050.120.30 50 mm cervená 120
