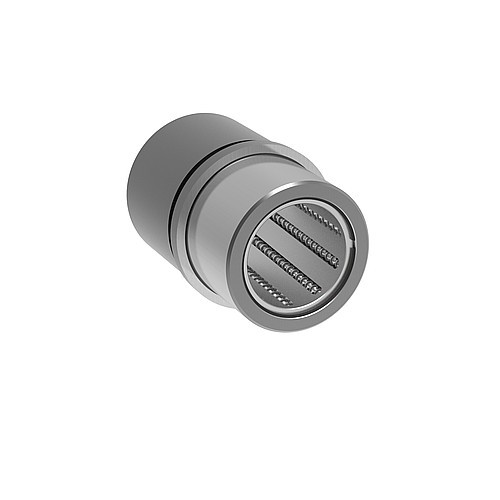

2081.69._.1 Kuličkové pouzdro s nákružkem ~ISO9448-7
Popis:
Kuličkové pouzdro se použije, pokud jsou v provozu velmi dlouhé dráhy pojezdu (zdvihy). Toto je omezeno pouze montážní situací.
Ve srovnání s vedeními s kuličkovou klecí se ovšem nesmí zapomínat na malou dynamickou nosnost (C). I přes vysoký počet kuličkových drah je nicméně v záběru méně kuliček.
Pro optimální životnost se doporučuje dráha pojezdu (zdvih) trojnásobné délky kuličkového pouzdra (3 x l1). Materiál:

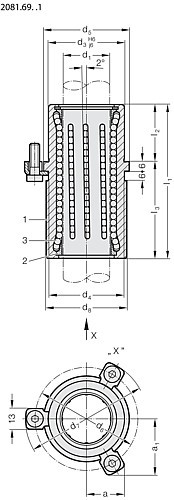

Pouzdro (1): ocel, tvrdost 62 ± 2 HRC
Kuličkový nosník (2): hliník
Kuličky (3): ocel, tvrdost, dle DIN 5401 Provedení:
Upínací průměr jemně broušený. Upozornění:
Na zajištění se používají 3 držáčky, od Ø d1 = 38 4 držáčky, které jsou obsaženy v dodávce (Objednací číslo: 207.45 – držáčky včetně šroubků s válcovou hlavou dle DIN 6912, M6x20, hlavy Ø 13).
↗ Výběr vhodného vedení viz výběrová tabulka na začátku kapitoly D.
↗ Životnost a dynamická nosnost viz na konci kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Kuličková pouzdra pouze s červeným vodicím sloupkem = .30 kombinací.
Kuličkové pouzdro se použije, pokud jsou v provozu velmi dlouhé dráhy pojezdu (zdvihy). Toto je omezeno pouze montážní situací.
Ve srovnání s vedeními s kuličkovou klecí se ovšem nesmí zapomínat na malou dynamickou nosnost (C). I přes vysoký počet kuličkových drah je nicméně v záběru méně kuliček.
Pro optimální životnost se doporučuje dráha pojezdu (zdvih) trojnásobné délky kuličkového pouzdra (3 x l1). Materiál:
Pouzdro (1): ocel, tvrdost 62 ± 2 HRC
Kuličkový nosník (2): hliník
Kuličky (3): ocel, tvrdost, dle DIN 5401 Provedení:
Upínací průměr jemně broušený. Upozornění:
Na zajištění se používají 3 držáčky, od Ø d1 = 38 4 držáčky, které jsou obsaženy v dodávce (Objednací číslo: 207.45 – držáčky včetně šroubků s válcovou hlavou dle DIN 6912, M6x20, hlavy Ø 13).
↗ Výběr vhodného vedení viz výběrová tabulka na začátku kapitoly D.
↗ Životnost a dynamická nosnost viz na konci kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Kuličková pouzdra pouze s červeným vodicím sloupkem = .30 kombinací.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 6 položky
| Číslo výrobku | Průměr vedení | Celková délka | |
|---|---|---|---|
| 2081.69.020.047.1 | 20 mm | 47 mm | |
| 2081.69.025.060.1 | 25 mm | 60 mm | |
| 2081.69.032.077.1 | 32 mm | 77 mm | |
| 2081.69.040.095.1 | 40 mm | 95 mm | |
| 2081.69.050.095.1 | 50 mm | 95 mm | |
| 2081.69.063.120.1 | 63 mm | 120 mm |
