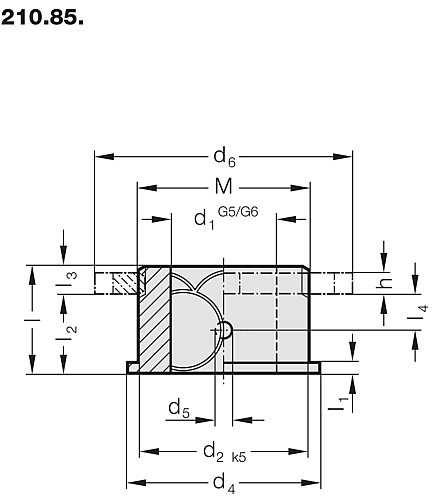

210.85. Vodící pouzdra s osazením a bronzovou výstelkou, AFNOR
Materiál:
1.0503
Ø d2 indukčně kalený 500+100 HV 10 Provedení:
Vodící plochy s bronzovou výstelkou,
upínací průměr jemně broušený.
do Ø d1 = 25: tolerance G6
od Ø d1 = 32: tolerance G5 Upozornění:

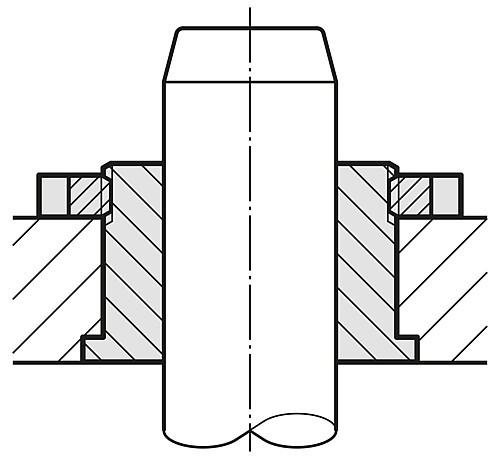

Vodící pouzdro se připevňuje korunkovou maticí 207.48.
Mazání pomocí trychtýřové tlakové mazničky se závitem DIN 3405-A M8x1.
↗ Popis kluzného vedení na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
1.0503
Ø d2 indukčně kalený 500+100 HV 10 Provedení:
Vodící plochy s bronzovou výstelkou,
upínací průměr jemně broušený.
do Ø d1 = 25: tolerance G6
od Ø d1 = 32: tolerance G5 Upozornění:
Vodící pouzdro se připevňuje korunkovou maticí 207.48.
Mazání pomocí trychtýřové tlakové mazničky se závitem DIN 3405-A M8x1.
↗ Popis kluzného vedení na začátku kapitoly D.
↗ Výběr vhodného vedení viz. výběrová tabulka na začátku kapitoly D.
↗ Směrnice pro vestavbu / Tabulky rozměrů na konci kapitoly D.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 12 položky
| Číslo výrobku | Průměr vedení | Celková délka | |
|---|---|---|---|
| 210.85.016.016 | 16 mm | 16 mm | |
| 210.85.016.020 | 16 mm | 20 mm | |
| 210.85.020.021 | 20 mm | 21 mm | |
| 210.85.020.025 | 20 mm | 25 mm | |
| 210.85.025.026 | 25 mm | 26 mm | |
| 210.85.025.031 | 25 mm | 31 mm | |
| 210.85.032.031 | 32 mm | 31 mm | |
| 210.85.032.038 | 32 mm | 38 mm | |
| 210.85.040.039 | 40 mm | 39 mm | |
| 210.85.040.047 | 40 mm | 47 mm | |
| 210.85.050.041 | 50 mm | 41 mm | |
| 210.85.050.049 | 50 mm | 49 mm |
