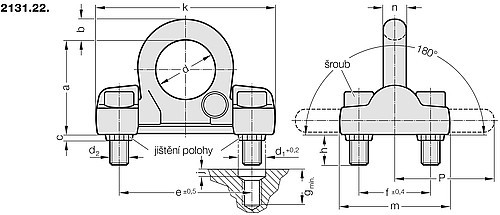

2131.22. Nosná oka s jištěním polohy
Popis:
Zajištění polohy chrání upevňovací šrouby proti namáhání ohybem a namáhání střihem. Prstencový závěs je sklopný, červeně lakovaný. Upozornění:
1) Vyvrtat nejprve otvory pro jištění polohy.
2) Upevnit nosné oko v jistících kamenech a zhotovit otvory pro závity.
Dbát na rovné plochy pro přišroubování.
Dodržet předepsané zatížení přepravních ok.
Závity na přepravovaném břemenu musí být způsobilé pro působící síly. Upevnění:
Používat pouze šrouby, které jsou 100% kontrolované na trhliny.
Po delším použití kontrolovat dotažení šroubů.
Minimální jakost šroubů viz hodnota v Y v tabulce.

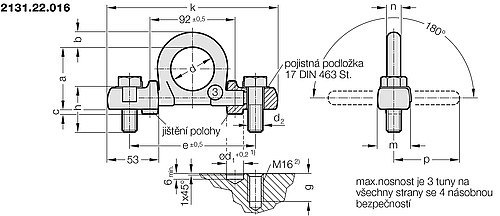

2131.22.016: Používat pouze šrouby se šestihrannou hlavou dle ISO 4014. Šrouby podložené pojistnými podložkami utáhnout a zajistit (utahovací moment 120 Nm).
2131.22.020/030: Používat pouze šrouby s vnitřním šestihranem dle ISO 4762 (2131.22.020 utahovací moment 300 Nm, 2131.22.030 utahovací moment 600 Nm).
Zajištění polohy chrání upevňovací šrouby proti namáhání ohybem a namáhání střihem. Prstencový závěs je sklopný, červeně lakovaný. Upozornění:
1) Vyvrtat nejprve otvory pro jištění polohy.
2) Upevnit nosné oko v jistících kamenech a zhotovit otvory pro závity.
Dbát na rovné plochy pro přišroubování.
Dodržet předepsané zatížení přepravních ok.
Závity na přepravovaném břemenu musí být způsobilé pro působící síly. Upevnění:
Používat pouze šrouby, které jsou 100% kontrolované na trhliny.
Po delším použití kontrolovat dotažení šroubů.
Minimální jakost šroubů viz hodnota v Y v tabulce.
2131.22.016: Používat pouze šrouby se šestihrannou hlavou dle ISO 4014. Šrouby podložené pojistnými podložkami utáhnout a zajistit (utahovací moment 120 Nm).
2131.22.020/030: Používat pouze šrouby s vnitřním šestihranem dle ISO 4762 (2131.22.020 utahovací moment 300 Nm, 2131.22.030 utahovací moment 600 Nm).
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 3 položky
| Číslo výrobku | Jmenovitá nosnost | Průměr oka | |
|---|---|---|---|
| 2131.22.016 | 3 t | 67 mm | |
| 2131.22.020 | 10 t | 102 mm | |
| 2131.22.030 | 16 t | 131 mm |
