241.02. Tlačná šroubová pružina s kruhovým průřezem drátu

241.02. Tlačná šroubová pružina s kruhovým průřezem drátu

Materiál:
Patentovaná tažená pružinový drát třídy C dle DIN 17223 Bl. 1.
Pro velmi namáhané pružiny, také pro vibrační namáhání.

Provedení:
Výrobní tolerance dle DIN 2095, jakostní stupeň 2, stanovené, povrch je "pískován" ocelovými broky, olejovaný.
Koncové závity jsou přilehlé a broušené

Upozornění:
max. provozní teplota 100 °C.
Všechny rozměry jsou k dostání také v jedné plynulé délce 500 mm k vlastnímu odříznutí na délku. V tom případě se objednací č. doplní údajem `500` (např. 241.02.11.040.500).

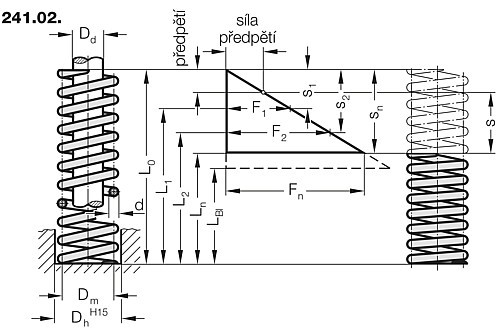

Dh = průměr otvoru
Dm = střední průměr závitu
Dd = průměr trnu
d = průměr drátu
L0 = délka nezatížené pružiny
L1...Ln = délky zatížené pružiny v mm, přiřazené síle pružiny F1...Fn
R = tuhost pružiny [N/mm]
LBl = délka 100 % stlačené pružiny
F1...Fn = síla pružiny [N], přiřazené k délkám pružiny L1...Ln
s1...sn = zdvihy pružiny v mm, přiřazené k síle pružiny F1...Fn
if = počet závitů
s = pracovní zdvih (zdvih) = rozdíl dvou zdvihů pružiny resp. délek pružiny v mm

Číslo výrobku: 241-02-
Objednací číslo
průměr pouzdra
Průměr trnu
délka nezatížené pružiny
Tuhost pružiny N/mm
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.

Výrobky

Zobrazeno 1-10 z 29 položky
Číslo výrobku průměr pouzdra Průměr trnu délka nezatížené pružiny Tuhost pružiny N/mm
241.02.11.040 11 mm 6.5 mm 40 mm 8.08 N
241.02.13.055 13 mm 8.5 mm 55 mm 3.8 N
241.02.15.040 15 mm 9.5 mm 40 mm 11.93 N
241.02.15.050 15 mm 9.5 mm 50 mm 10 N
241.02.16.040 16 mm 10.5 mm 40 mm 11 N
241.02.18.085 18 mm 12 mm 85 mm 5.92 N
241.02.19.045 19 mm 11 mm 45 mm 35 N
241.02.19.050 19 mm 11 mm 50 mm 30 N
241.02.19.083 19.5 mm 9 mm 83 mm 75 N
241.02.20.035 20.5 mm 10 mm 35 mm 170 N
241.02.20.090 20.5 mm 9 mm 90 mm 97.8 N
241.02.21.035 21 mm 13.5 mm 35 mm 13.32 N
241.02.21.040 21 mm 12 mm 40 mm 32.1 N
241.02.22.040 22.5 mm 12 mm 40 mm 105.5 N
241.02.22.095 22 mm 14.5 mm 95 mm 4.1 N
241.02.23.045 23 mm 14.5 mm 45 mm 25.7 N
241.02.23.050 23 mm 12.5 mm 50 mm 74.3 N
241.02.26.024 26.5 mm 16 mm 24 mm 133.2 N
241.02.30.070 30 mm 13 mm 70 mm 341 N
241.02.32.070 32 mm 21 mm 70 mm 24.2 N
241.02.32.150 32 mm 16 mm 150 mm 103.6 N
241.02.34.125 34 mm 19 mm 125 mm 67.2 N
241.02.44.130 44 mm 25 mm 130 mm 108.2 N
241.02.44.200 44 mm 25 mm 200 mm 61.8 N
241.02.48.067 48 mm 25 mm 67 mm 640 N
241.02.49.050 49 mm 29 mm 50 mm 337 N
241.02.55.200 55 mm 30 mm 200 mm 157 N
241.02.58.050 58 mm 39 mm 50 mm 151.2 N
241.02.63.180 63 mm 38 mm 180 mm 121 N
