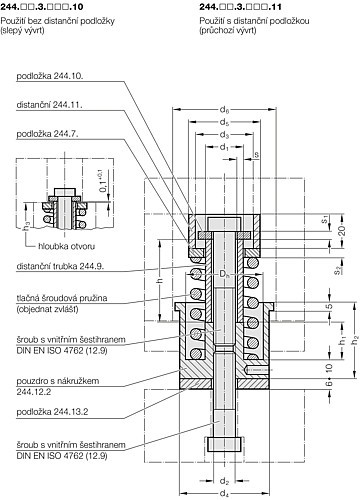

244.xx.3.xxx.10 Pružinová a distanční jednotka pro šroubové pružiny, nízká stavební výška bez distančního kroužku
Popis:
Předpružená pružinová a distanční jednotka sjednocuje funkci odpružení a vymezení oproti obvyklé jednotce se 2 konstrukčními prostory v pouze 1. Výhody leží tudíž v úspoře potřebného místa a ve snížených nákladech na obrábění desek pro montáž nástrojů. Dodatečné broušení razníků lze bez problémů provést odebráním vymezovací podložky. Upozornění:
Tlačné šroubové pružiny objednat zvlášť,dále začátek kapitoly F.
Pružné čepy s nákružkem se po vestavbě zabrousí na stejnou výšku. Pozor:
Přebroušení střižníků v mm = přebroušení vymezovací podložky. Tímto je zaručena stejná síla a dráha pružiny.
Hloubku zahloubení h3, resp. výšku distančního kroužku slaďte tak, aby byl šroub odlehčen o cca 0,1 mm.
Předpružená pružinová a distanční jednotka sjednocuje funkci odpružení a vymezení oproti obvyklé jednotce se 2 konstrukčními prostory v pouze 1. Výhody leží tudíž v úspoře potřebného místa a ve snížených nákladech na obrábění desek pro montáž nástrojů. Dodatečné broušení razníků lze bez problémů provést odebráním vymezovací podložky. Upozornění:
Tlačné šroubové pružiny objednat zvlášť,dále začátek kapitoly F.
Pružné čepy s nákružkem se po vestavbě zabrousí na stejnou výšku. Pozor:
Přebroušení střižníků v mm = přebroušení vymezovací podložky. Tímto je zaručena stejná síla a dráha pružiny.
Hloubku zahloubení h3, resp. výšku distančního kroužku slaďte tak, aby byl šroub odlehčen o cca 0,1 mm.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 32 položky
| Číslo výrobku | Průměr pružiny | H | |
|---|---|---|---|
| 244.20.3.027.10 | 20 mm | 27 | |
| 244.20.3.033.10 | 20 mm | 33 | |
| 244.20.3.038.10 | 20 mm | 38 | |
| 244.20.3.044.10 | 20 mm | 44 | |
| 244.20.3.048.10 | 20 mm | 48 | |
| 244.20.3.061.10 | 20 mm | 61 | |
| 244.20.3.072.10 | 20 mm | 72 | |
| 244.20.3.080.10 | 20 mm | 80 | |
| 244.25.3.027.10 | 25 mm | 27 | |
| 244.25.3.033.10 | 25 mm | 33 | |
| 244.25.3.038.10 | 25 mm | 38 | |
| 244.25.3.044.10 | 25 mm | 44 | |
| 244.25.3.048.10 | 25 mm | 48 | |
| 244.25.3.061.10 | 25 mm | 61 | |
| 244.25.3.072.10 | 25 mm | 72 | |
| 244.25.3.080.10 | 25 mm | 80 | |
| 244.32.3.027.10 | 32 mm | 27 | |
| 244.32.3.033.10 | 32 mm | 33 | |
| 244.32.3.038.10 | 32 mm | 38 | |
| 244.32.3.044.10 | 32 mm | 44 | |
| 244.32.3.048.10 | 32 mm | 48 | |
| 244.32.3.061.10 | 32 mm | 61 | |
| 244.32.3.072.10 | 32 mm | 72 | |
| 244.32.3.080.10 | 32 mm | 80 | |
| 244.40.3.027.10 | 40 mm | 27 | |
| 244.40.3.033.10 | 40 mm | 33 | |
| 244.40.3.038.10 | 40 mm | 38 | |
| 244.40.3.044.10 | 40 mm | 44 | |
| 244.40.3.048.10 | 40 mm | 48 | |
| 244.40.3.061.10 | 40 mm | 61 | |
| 244.40.3.072.10 | 40 mm | 72 | |
| 244.40.3.080.10 | 40 mm | 80 |
