244.xx.xxx.10 Pružinová a distanční jednotka pro šroubové pružiny bez distančního kroužku

244.xx.xxx.10 Pružinová a distanční jednotka pro šroubové pružiny bez distančního kroužku

Popis:

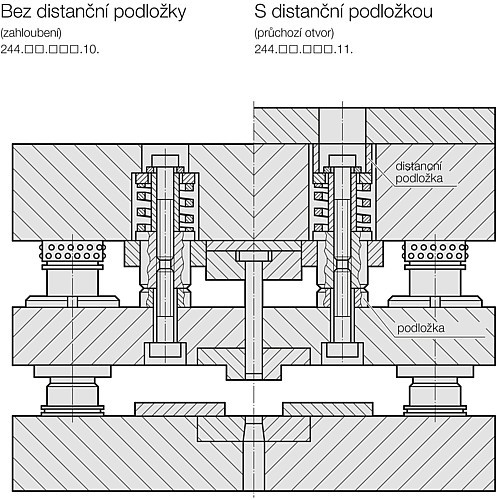

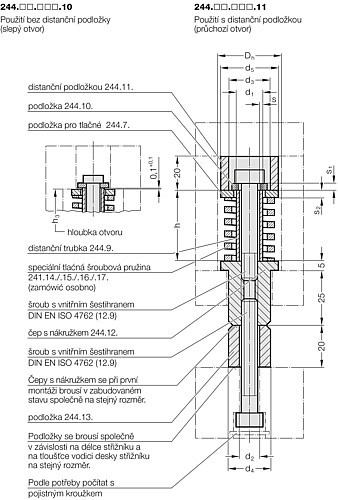

Předpružená pružinová a distanční jednotka sjednocuje funkci odpružení a vymezení oproti obvyklé jednotce se 2 konstrukčními prostory v pouze 1. Výhody leží tudíž v úspoře potřebného místa a ve snížených nákladech na obrábění desek pro montáž nástrojů. Dodatečné broušení razníků lze bez problémů provést odebráním vymezovací podložky.

Upozornění:
Tlačné šroubové pružiny objednat zvlášť,dále začátek kapitoly F.
Pružné čepy s nákružkem se po vestavbě zabrousí na stejnou výšku.

Pozor:
Přebroušení střižníků v mm = přebroušení vymezovací podložky. Tímto je zaručena stejná síla a dráha pružiny.
Hloubku zahloubení h3, resp. výšku distančního kroužku slaďte tak, aby byl šroub odlehčen o cca 0,1 mm.

Číslo výrobku: 244-xx-xxx-10
Objednací číslo
Průměr pružiny
H
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.

Výrobky

Zobrazeno 1-10 z 32 položky
Číslo výrobku Průměr pružiny H
244.20.027.10 20 mm 27
244.20.033.10 20 mm 33
244.20.038.10 20 mm 38
244.20.044.10 20 mm 44
244.20.048.10 20 mm 48
244.20.061.10 20 mm 61
244.20.072.10 20 mm 72
244.20.080.10 20 mm 80
244.25.027.10 25 mm 27
244.25.033.10 25 mm 33
244.25.038.10 25 mm 38
244.25.044.10 25 mm 44
244.25.048.10 25 mm 48
244.25.061.10 25 mm 61
244.25.072.10 25 mm 72
244.25.080.10 25 mm 80
244.32.027.10 32 mm 27
244.32.033.10 32 mm 33
244.32.038.10 32 mm 38
244.32.044.10 32 mm 44
244.32.048.10 32 mm 48
244.32.061.10 32 mm 61
244.32.072.10 32 mm 72
244.32.080.10 32 mm 80
244.40.027.10 40 mm 27
244.40.033.10 40 mm 33
244.40.038.10 40 mm 38
244.40.044.10 40 mm 44
244.40.048.10 40 mm 48
244.40.061.10 40 mm 61
244.40.072.10 40 mm 72
244.40.080.10 40 mm 80
