2480.35.00250. Plynové pružiny Standard, s vnějším závitem
Upozornění:

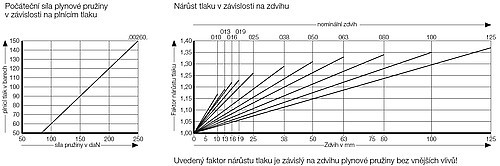

Počáteční síla pružiny při 150 barech je 260 daN
Objednací č. pro sadu náhradních dílů: 2480.15.00250
(délka zdvihu 13 není opravitelná)
tlakové médium: dusík – N2
max. plnicí tlak: 150 barů
min. plnicí tlak: 20 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 80-100 (při 20 °C)
Max. rychlost pístní tyče: 1,8 m/s Upevnění:
Plynovou pružinu lze upevnit jednou nebo dvěmi korunkovými maticemi obj. č. 2480.005.00250. U desek s průchozím otvorem bez závitu je zapotřebí dvou, u desek se závitovým upevňovacím otvorem M 38 x 1,5 jedné korunové matice.
Přírubové upevnění desky je totožné s pevným přírubovým spojením s další výhodou možnosti libovolného nastavení výšky.
K upevnění postačuje v nástroji průchozí otvor > Ø 38 s 4 závity M8. Zajištění polohy plynové pružiny se provádí pomocí dvou zápustných šroubů.
Počáteční síla pružiny při 150 barech je 260 daN
Objednací č. pro sadu náhradních dílů: 2480.15.00250
(délka zdvihu 13 není opravitelná)
tlakové médium: dusík – N2
max. plnicí tlak: 150 barů
min. plnicí tlak: 20 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 80-100 (při 20 °C)
Max. rychlost pístní tyče: 1,8 m/s Upevnění:
Plynovou pružinu lze upevnit jednou nebo dvěmi korunkovými maticemi obj. č. 2480.005.00250. U desek s průchozím otvorem bez závitu je zapotřebí dvou, u desek se závitovým upevňovacím otvorem M 38 x 1,5 jedné korunové matice.
Přírubové upevnění desky je totožné s pevným přírubovým spojením s další výhodou možnosti libovolného nastavení výšky.
K upevnění postačuje v nástroji průchozí otvor > Ø 38 s 4 závity M8. Zajištění polohy plynové pružiny se provádí pomocí dvou zápustných šroubů.
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 8 položky
| Číslo výrobku | Síla pružiny, začátek | Max. zdvih | HUB | Vnější průměr | Průměr pístnice | L | |
|---|---|---|---|---|---|---|---|
| 2480.35.00250.013 | 260 daN | 12.7 mm | 13 | 38 mm | 15 mm | 75.4 mm | |
| 2480.35.00250.025 | 260 daN | 25 mm | 26 | 38 mm | 15 mm | 100 mm | |
| 2480.35.00250.038 | 260 daN | 38 mm | 39 | 38 mm | 15 mm | 126 mm | |
| 2480.35.00250.050 | 260 daN | 50 mm | 51 | 38 mm | 15 mm | 150 mm | |
| 2480.35.00250.063 | 260 daN | 63.5 mm | 64 | 38 mm | 15 mm | 177 mm | |
| 2480.35.00250.080 | 260 daN | 80 mm | 81 | 38 mm | 15 mm | 210 mm | |
| 2480.35.00250.100 | 260 daN | 100 mm | 101 | 38 mm | 15 mm | 250 mm | |
| 2480.35.00250.125 | 260 daN | 125 mm | 126 | 38 mm | 15 mm | 300 mm |
