2482.77. Plynové pružiny malé rozměry malé síly pružin

2482.77. Plynové pružiny malé rozměry malé síly pružin

Popis:
Rozsahy síly plynových pružin 30–50–70–90 daN jsou barevně označeny.
Z hlediska konstrukce jsou všechny pružiny rozměrově stejné. Počáteční síla pružin je odvozena od plnícího tlaku, a je barevně odlišena.
Doplnění a redukce plynu jsou možné přes ventil ve spodní části.

Upozornění:
Opotřebenou pružinu nelze opravit a je nutné ji kompletně vyměnit.
tlakové médium: dusík – N2
max. plnicí tlak: 180 barů
min. plnicí tlak: 10 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3%/°C
doporučené max. zdvihy/minutu:
cca 100–150 (při 20 °C)
Max. rychlost pístní tyče: 1,8 m/s

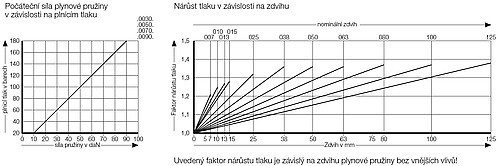

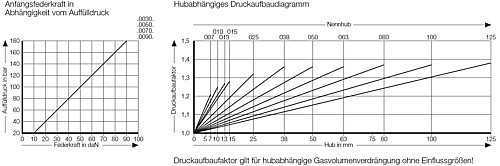

Stanovení sílaů pružin viz diagram.
Na přání zákazníka dodatelné také nenaplněné, Objednací císlo
2482.77.00000. ..., barva: černá
V případě hadicové přípojky je nutné použít připojovací armaturu 2480.00.22.06.06.10 (24° kužel micro).

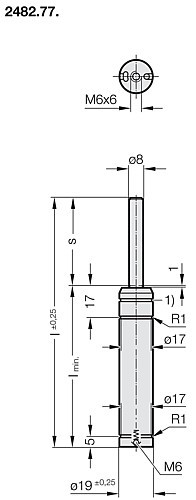

1) Pro značku síly pružiny a montáž dodatečného stěrače

Číslo výrobku: 2482-77-
Objednací číslo
Síla pružiny, začátek
Max. zdvih
HUB
Délka
Průměr pístnice
8 mm Resetovat
Průměr válcové trubky, plynová pružina
19 mm Resetovat
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.

Výrobky

Zobrazeno 1-10 z 50 položky
Číslo výrobku Síla pružiny, začátek Max. zdvih HUB Délka Průměr pístnice Průměr válcové trubky, plynová pružina
2482.77.00000.007 0 7 mm 8 56 mm 8 mm 19 mm
2482.77.00000.010 0 10 mm 11 62 mm 8 mm 19 mm
2482.77.00000.015 0 15 mm 16 72 mm 8 mm 19 mm
2482.77.00000.025 0 25 mm 26 92 mm 8 mm 19 mm
2482.77.00000.038 0 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00000.050 0 50 mm 51 142 mm 8 mm 19 mm
2482.77.00000.063 0 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00000.080 0 80 mm 81 205 mm 8 mm 19 mm
2482.77.00000.100 0 100 mm 101 245 mm 8 mm 19 mm
2482.77.00000.125 0 125 mm 126 295 mm 8 mm 19 mm
2482.77.00030.007 30 7 mm 8 56 mm 8 mm 19 mm
2482.77.00030.010 30 10 mm 11 62 mm 8 mm 19 mm
2482.77.00030.015 30 15 mm 16 72 mm 8 mm 19 mm
2482.77.00030.025 30 25 mm 26 92 mm 8 mm 19 mm
2482.77.00030.038 30 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00030.050 30 50 mm 51 142 mm 8 mm 19 mm
2482.77.00030.063 30 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00030.080 30 80 mm 81 205 mm 8 mm 19 mm
2482.77.00030.100 30 100 mm 101 245 mm 8 mm 19 mm
2482.77.00030.125 30 125 mm 126 295 mm 8 mm 19 mm
2482.77.00050.007 50 7 mm 8 56 mm 8 mm 19 mm
2482.77.00050.010 50 10 mm 11 62 mm 8 mm 19 mm
2482.77.00050.015 50 15 mm 16 72 mm 8 mm 19 mm
2482.77.00050.025 50 25 mm 26 92 mm 8 mm 19 mm
2482.77.00050.038 50 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00050.050 50 50 mm 51 142 mm 8 mm 19 mm
2482.77.00050.063 50 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00050.080 50 80 mm 81 205 mm 8 mm 19 mm
2482.77.00050.100 50 100 mm 101 245 mm 8 mm 19 mm
2482.77.00050.125 50 125 mm 126 295 mm 8 mm 19 mm
2482.77.00070.007 70 7 mm 8 56 mm 8 mm 19 mm
2482.77.00070.010 70 10 mm 11 62 mm 8 mm 19 mm
2482.77.00070.015 70 15 mm 16 72 mm 8 mm 19 mm
2482.77.00070.025 70 25 mm 26 92 mm 8 mm 19 mm
2482.77.00070.038 70 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00070.050 70 50 mm 51 142 mm 8 mm 19 mm
2482.77.00070.063 70 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00070.080 70 80 mm 81 205 mm 8 mm 19 mm
2482.77.00070.100 70 100 mm 101 245 mm 8 mm 19 mm
2482.77.00070.125 70 125 mm 126 295 mm 8 mm 19 mm
2482.77.00090.007 90 7 mm 8 56 mm 8 mm 19 mm
2482.77.00090.010 90 10 mm 11 62 mm 8 mm 19 mm
2482.77.00090.015 90 15 mm 16 72 mm 8 mm 19 mm
2482.77.00090.025 90 25 mm 26 92 mm 8 mm 19 mm
2482.77.00090.038 90 38.1 mm 39 118.2 mm 8 mm 19 mm
2482.77.00090.050 90 50 mm 51 142 mm 8 mm 19 mm
2482.77.00090.063 90 63.5 mm 64 172 mm 8 mm 19 mm
2482.77.00090.080 90 80 mm 81 205 mm 8 mm 19 mm
2482.77.00090.100 90 100 mm 101 245 mm 8 mm 19 mm
2482.77.00090.125 90 125 mm 126 295 mm 8 mm 19 mm
