2497.12.00500. Plynové pružiny CCX -Compact Xtreme
Nová generace k dispozici – viz alternativy produktů
Upozornění:

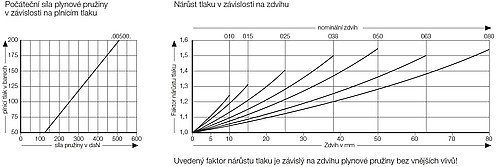

Počáteční síla pružiny při 200 barech je 500 daN
Objednací č. pro sadu náhradních dílů:
2497.12.00500
Pro délky zdvihu nad 25 mm se plynové pružiny musí upevnit v nástroji závitovými otvory na podklad.
V případě upevnění za spodní část pružiny musí válec pružiny dosedat celou plochou !
Před montáží základní adaptační desky odstranit ventil v pružině.
Při výskytu vibrací je nutné upevňovací šrouby dostatečně zajistit.
tlakové médium: dusík – N2
max. plnicí tlak: 200 barů
min. plnicí tlak: 25 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 70 až 200 (při 20 °C)
Max. rychlost pístní tyče: 1,6 m/s
Počáteční síla pružiny při 200 barech je 500 daN
Objednací č. pro sadu náhradních dílů:
2497.12.00500
Pro délky zdvihu nad 25 mm se plynové pružiny musí upevnit v nástroji závitovými otvory na podklad.
V případě upevnění za spodní část pružiny musí válec pružiny dosedat celou plochou !
Před montáží základní adaptační desky odstranit ventil v pružině.
Při výskytu vibrací je nutné upevňovací šrouby dostatečně zajistit.
tlakové médium: dusík – N2
max. plnicí tlak: 200 barů
min. plnicí tlak: 25 barů
provozní teplota: 0 °C až +80 °C
na teplotě závislý nárůst síly: ± 0,3 %/°C
doporučené max. zdvihy/minutu:
cca 70 až 200 (při 20 °C)
Max. rychlost pístní tyče: 1,6 m/s
Přihlas se, abys viděl cenu, dostupnost a mohl objednat produkt.
Výrobky
Zobrazeno 1-10 z 7 položky

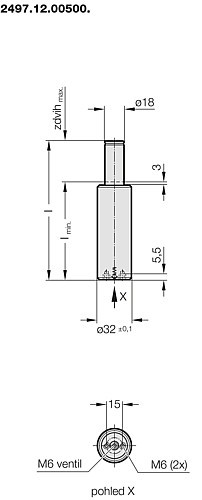

| Číslo výrobku | Síla pružiny, začátek | Max. zdvih | HUB | Průměr válcové trubky | Průměr pístnice | Délka | |
|---|---|---|---|---|---|---|---|
| 2497.12.00500.010 | 500 daN | 10 mm | 11 | 32 mm | 18 mm | 75 mm | |
| 2497.12.00500.015 | 500 daN | 15 mm | 16 | 32 mm | 18 mm | 85 mm | |
| 2497.12.00500.025 | 500 daN | 25 mm | 26 | 32 mm | 18 mm | 105 mm | |
| 2497.12.00500.038 | 500 daN | 38 mm | 39 | 32 mm | 18 mm | 130 mm | |
| 2497.12.00500.050 | 500 daN | 50 mm | 51 | 32 mm | 18 mm | 155 mm | |
| 2497.12.00500.063 | 500 daN | 63 mm | 64 | 32 mm | 18 mm | 190 mm | |
| 2497.12.00500.080 | 500 daN | 80 mm | 81 | 32 mm | 18 mm | 225 mm |
